Экранирование

Проходные изоляторы высокого напряжения, называемые иначе вводами, имеют неблагоприятное расположение электродов с большой напряженностью электрического поля. Наибольшая напряженность электрического поля наблюдается у края фланца изолятора (рис. 1), где велики и нормальная к поверхности изолятора составляющая напряженности электрического поля, и тангенциальная составляющая. В этом месте возможно возникновение короны, скользящих разрядов, приводящих к перекрытию и к радиальным пробоям. Довольно часто при эксплуатации появляются наиболее опасные механические нагрузки на изгиб изолятора. Кроме того, на изолятор воздействуют тепловые нагрузки за счет нагрева токоведущих частей и диэлектрических потерь в изоляционном теле.

Рис. 1. Схематическое изображение проходного изолятора.

Для создания более равномерного электрического поля используются конструкции конденсаторного типа, в которых требуемое распределение напряжения по изоляционной конструкции принудительно осуществляется при помощи металлических обкладок, закладываемых в изоляцию в процессе ее намотки (рис. 2). Такая конструкция уменьшает требуемые размеры ввода, особенно его диаметр, что улучшает условия отвода тепла. Чаще всего изоляторы конденсаторного типа выполняются так, чтобы обеспечить постоянство аксиальной (продольной) составляющей напряженности электрического поля. Для этого толщину слоя изоляции выбирают так, чтобы обеспечить одинаковые емкости между обкладками и одинаковые напряжения на каждом слое; уступы также принимаются одинаковыми. Иногда, однако, выполняют одинаковую толщину слоев.

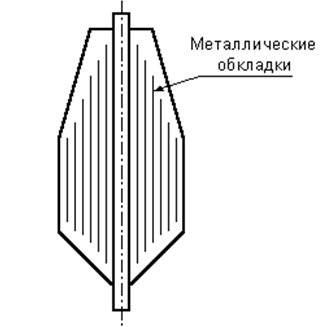

Рис. 2. Эскиз проходного изолятора конденсаторного типа.

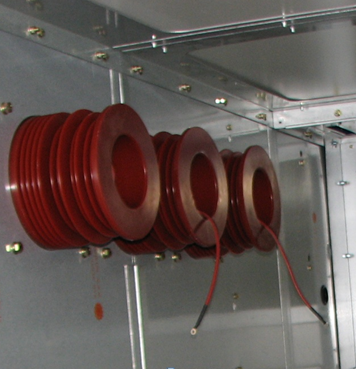

Последняя по счету, но не по значимости цель изобретения состоит в создании проходного изолятора для электрических трансформаторов, который имеет металлический экран, заделанный в смолу, снабженный небольшими кронштейнами и предназначенный как для экранирования металлических крепежных частей, включая опору основания, например, трансформатора, так и для работы в качестве конденсатора для емкостных вводов.
