Разъединители РВЗ, РВФЗ

Разъединитель — трехполюсный электрический аппарат с видимым местом разъединения электрической цепи в воздухе, предназначенный (совместно с приводом) для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока или для изменения схемы соединения:

для безопасного производства работ на отключенном участке;
для включения и отключения зарядных токов воздушных и кабельных линий и тока холостого хода трансформаторов.

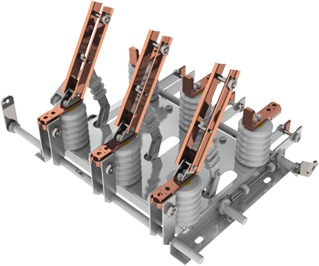

Разъединитель РВЗ-10-630-III

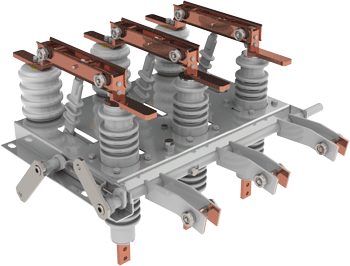

Разъединитель РВФЗ-10-630-II

Заземлитель — трехполюсный электрический аппарат, предназначен для заземления отключенных участков.

Привод предназначен для ручного включения и отключения разъединителей и заземлителей.

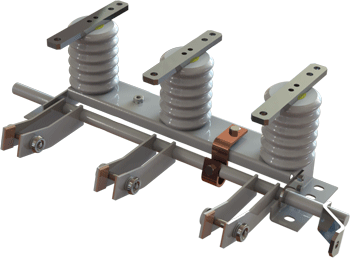

Заземлитель ЗР

Привод ПР-10

Разъединители и заземлители устанавливаются в сетях трехфазного переменного тока промышленной частоты 50 Гц напряжением 6 и 10 кВ.

Разъединители, заземлители и приводы внутренней установки предназначены для работы на высоте над уровнем моря до 1000 м при температуре воздуха от +40С до -60С, в помещениях с естественной вентиляцией без искусственно регулируемых клима-тических условий. Помещение, в котором устанавливаются разъединители (заземлители) и приводы должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.

Технические характеристики

ПараметрЗначение


Номинальное напряжение (соответствующее наибольшему рабочему напряжению), кВ	6,10(12)
Номинальный ток, А	630, 1000
Номинальный кратковременный выдерживаемый ток, амплитудное значение (ток термической стойкости), кА	20
Наибольший пик номинального кратковременного выдерживаемого тока, амплитудное значение (ток электродинамической стойкости), кА	50

Типоисполнения разъединителей

В зависимости от расположения заземляющих ножей:

I вариант исполнения - заземляющие ножи со стороны разъемных контактов;
II вариант исполнения - заземляющие ножи со стороны шарнирных контактов;
III вариант исполнения - заземляющие ножи с двух сторон.

В зависимости от расположения проходных изоляторов:

I вариант исполнения - без проходных изоляторов (РВЗ, РВ);
II вариант исполнения - проходные изоляторы со стороны шарнирных контактов (РВФЗ, РВФ);
III вариант исполнения - проходные изоляторы со стороны разъемных контактов (РВФЗ, РВФ).

Типоисполнения заземлителей

I вариант - без механизма ускоренного включения;
II вариант - с механизмом ускоренного включения.

Типоисполнения приводов

с красной рукояткой - для управления заземляющими ножами разъединителей и заземлителем;
с красной рукояткой - для управления главными ножами разъединителей.

Преимущества перед другими производителями:

Рама из оцинкованной стали, нет проблемы облезания краски.
Возможность регулировки угла без приварки за счет зубчатой передачи, шаг регулировки – 12град. (длину и форму рычага сделаем по Вашему запросу).
Удобная регулировка длины тяги (со стороны привода, а не разъединителя).
Угловой медный контакт РВФЗ изготовлен методом холодной диффузионной сварки.
Все токоведущие элементы изготовлены из меди с последующим электрохимическим лужением (Олово-Висмут).
Контакты ножей заземления припаяны, а не приклепаны.

При разработке конструкции разъединителей были учтены следующие требования:

1. Взаимозаменяемость – возможность использовать разъединители взамен вышедших из строя на уже существующем оборудовании, при этом сохранены все установочные и присоединительные размеры, а также кинематика.

2. Оптимальные габариты – все разъединители на ток 630 и 1000А имеют одинаковые габариты, при этом не требуется использование дополнительной межфазной изоляции.
