Устройства контроля напряжения
Устройство контроля напряжения предназначено для контроля напряжения в диапазоне от 6 до 35 кВ, а также может использоваться для фазировки кабельных присоединений. В комплект поставки входят емкостные опорные изоляторы ( датчики напряжения), блок индикаторов напряжения и, при необходимости, тестер - устройство для фазировки.

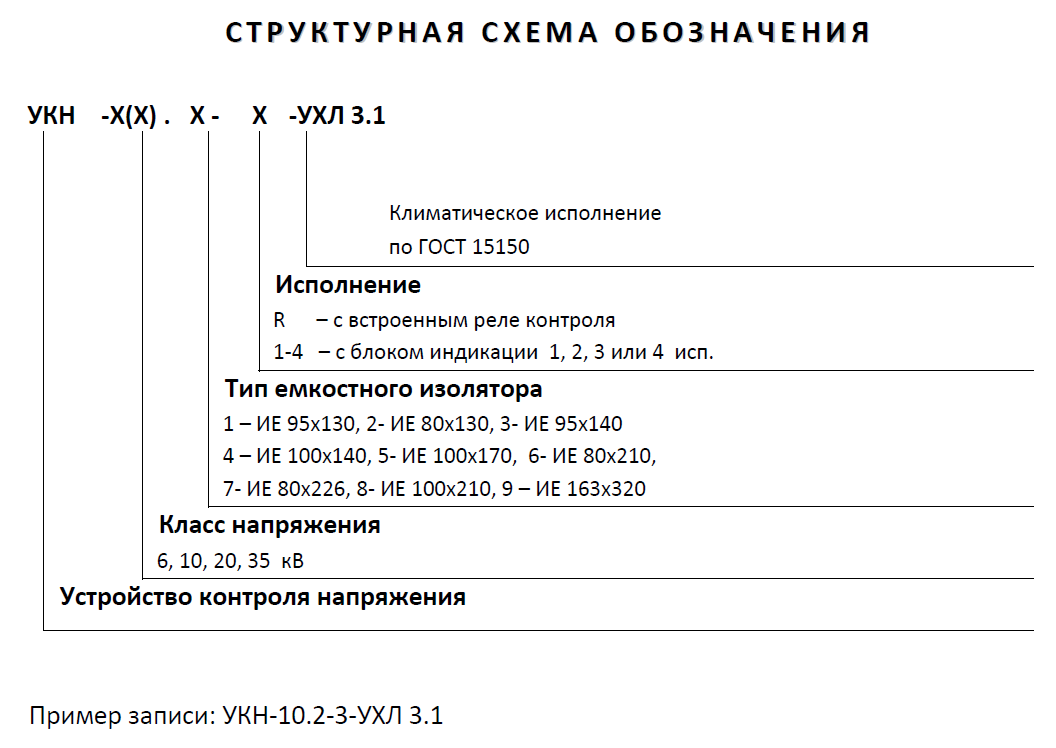

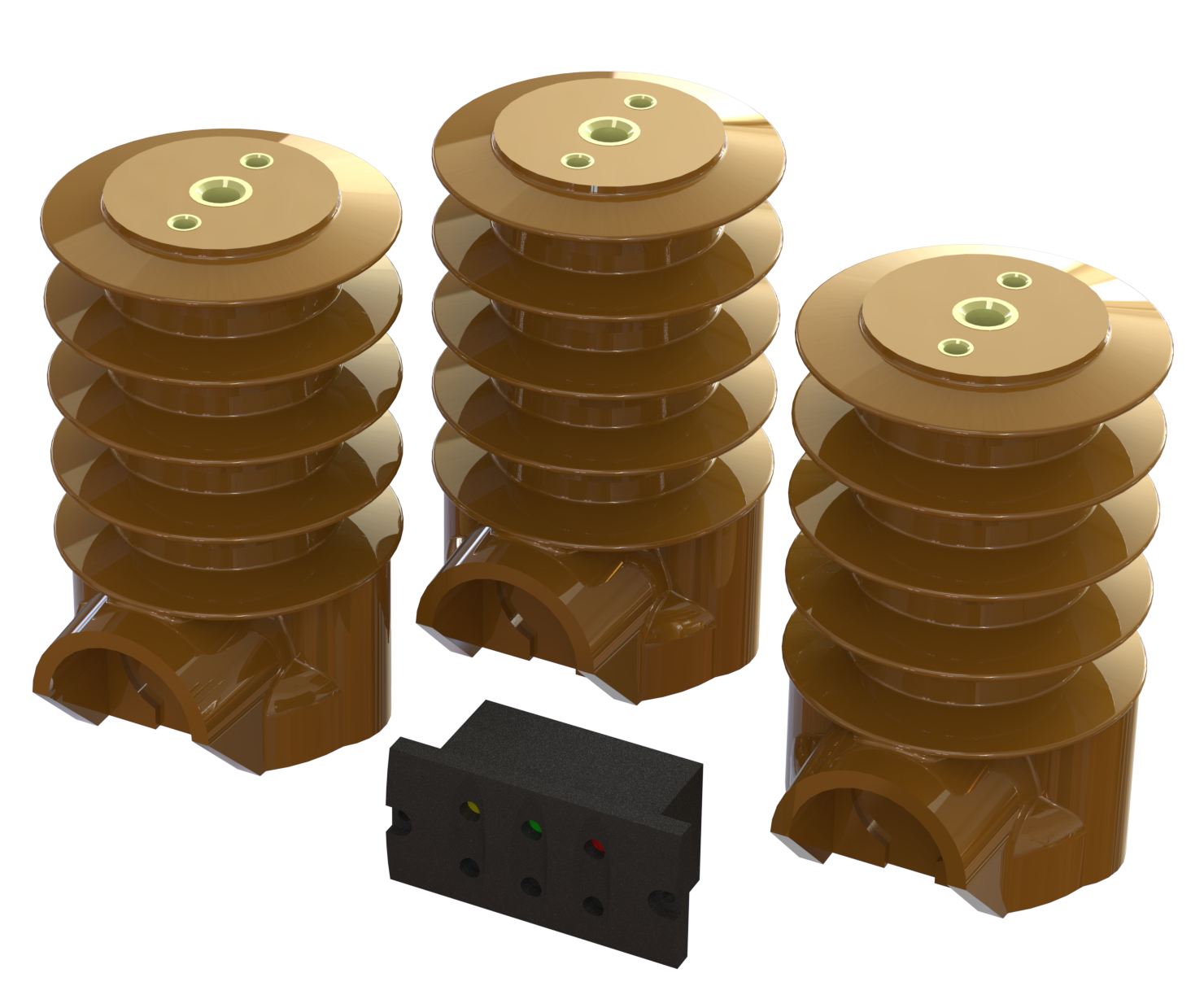

Емкостные изоляторы (датчики)
Емкостные датчики предназначены для контроля наличия напряжения 6-35кВ переменного трехфазного тока частотой 50 Гц систем с изолированной или заземленной через гасительный реактор нейтралью. Датчики предназначены для внутренней установки при температуре воздуха от -25 ℃ до +55 ℃. Помещение в котором устанавливаются датчики должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях разрушающих изоляцию. Конструктивно датчик представляет полимерный опорный изолятор со встроенным делителем напряжения. Датчик может быть использован для крепления токоведущих частей (шин, плавких предохранителей и пр.) в электрических установках.
Блок индикаторов напряжения
Блок индикаторов напряжения предназначен для визуального контроля напряжения в сети 6-35 кВ, а также может выполнять ряд функций описанных ниже.
- Блок индикаторов EVI – трехфазный светодиодный индикатор наличия напряжения с возможностью осуществления фазировки, не требующий дополнительного питания.
- Блок индикаторов EVI -R - трехфазный светодиодный индикатор наличия напряжения с встроенным реле контроля с одной контактной группой, которое может применяться для блокировочных замков или дистанционного управления. Контакт реле разомкнут при выполнении одновременно двух условий: наличия высокого напряжения (одновременно на всех фазах) и напряжения дополнительного питания реле. При пропадании напряжения во всех фазах (или в конкретных, что можно настроить с помощью установленных тумблеров), контакт реле замыкается. Индикация наличия вспомогательного питания выведена на панель.
Установка блока осуществляется с фасада в прямоугольный паз соответствующего размера.
Технические характеристики
Параметр |
Значение |
| Пороговое значение напряжения индикации | 0.45Un* |
| Диапазон частот рабочего напряжения | 17-60 Гц |
| Минимальная частота повторения индикации, не менее | 1 Гц |
| Максимальное время реакции на изменение напряжения, не более | 1 с |
| Максимальная длина соединительных кабелей, не более | 12м |
| Напряжение дополнительного питания встроенного реле контроля (для исполнения –R) |
48В, 60В, 110В, 220В DC / 110В, 220В AC |
| Характеристики контактов встроенного реле контроля (для исполнения –R) |
2A, 220В / AC |
| Диапазон рабочих температур | -15°С - +55°С |
| Степень защиты | IP42 |
| Номинальное значение емкости, залитой в ИЕ, при Un |
20пФ - 35 кВ 60пФ -20 кВ 120пФ- 10 кВ 240пФ - 6 кВ |
* При Uo < 0,1Un нет индикации наличия напряжения
При Uo> 0,15Un слабая индикация наличия напряжения
При Uo> 0,45Un нормальная индикация наличия напряжения

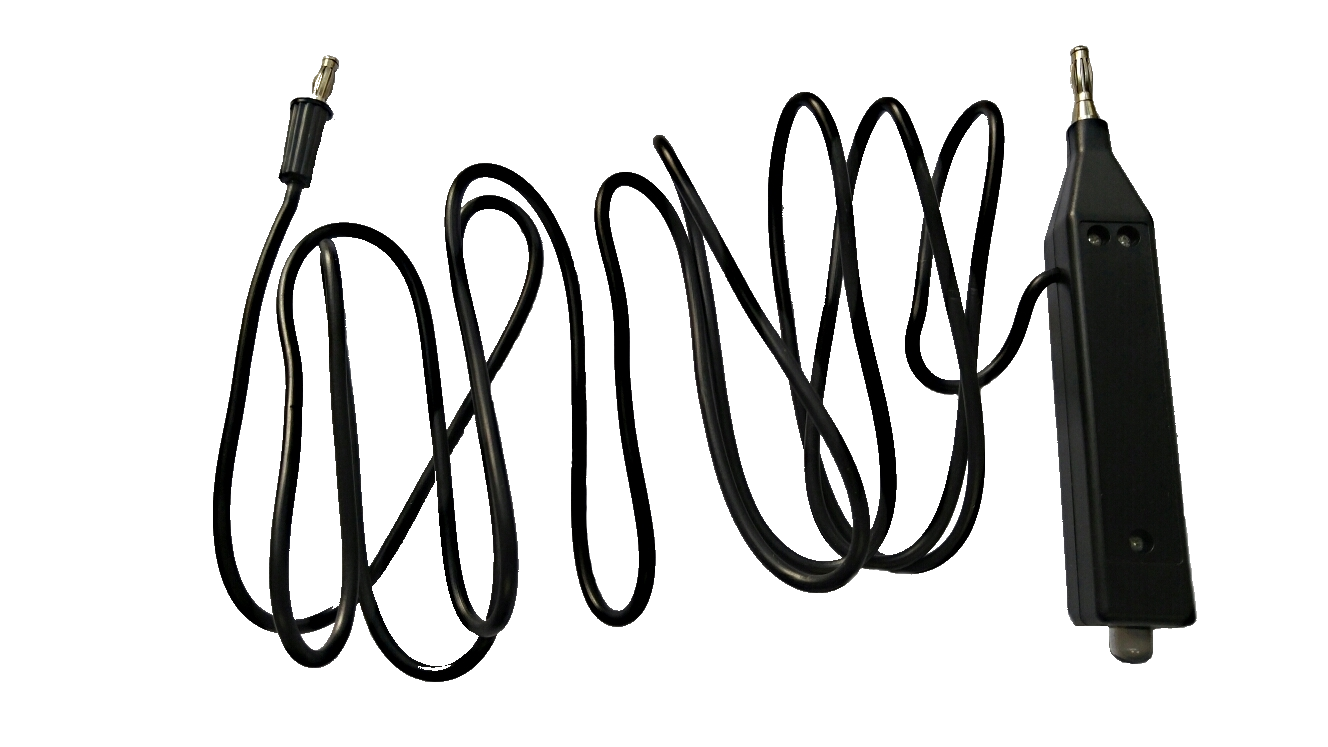

Тестер EVI-T
Тестер представляет собой кабель с двумя разъемами, в один из которых встроен светодиодный индикатор. Штатная длина кабеля 2м.
Устройство контроля фазировки позволяет контролировать правильность подключений высоковольтных вводов или несогласованное подключение фаз двух контрольных точек в распределительных устройствах. С помощью EVI-T также возможно определить неисправность блока индикации.
