Кабельные адаптеры АИТ(Э) 6-35 кВ

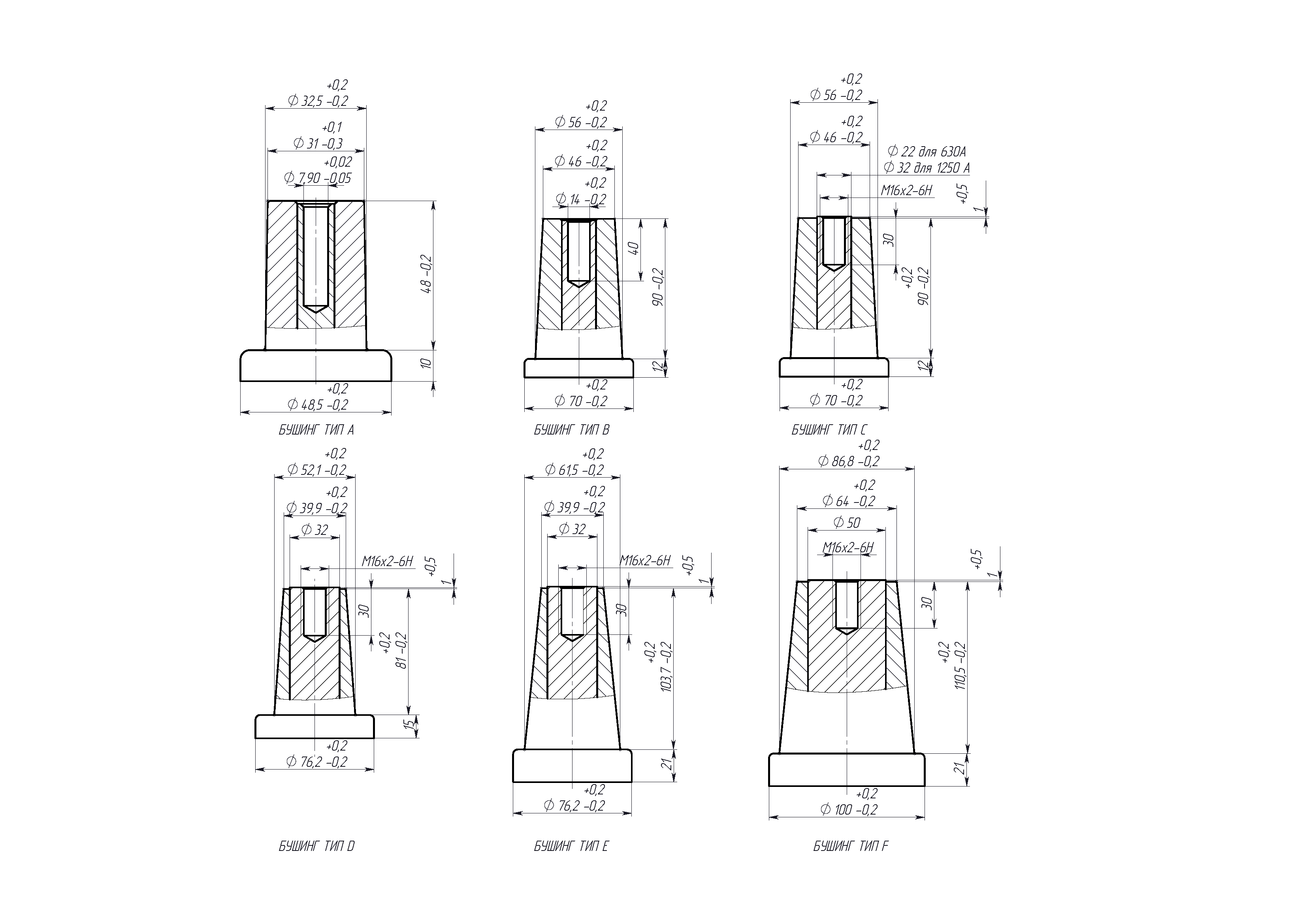

   Изоляционные адаптеры используются для подключения одножильных и трехжильных кабелей с пластмассовой изоляцией к бушингам (тип С по EN 50181) распределительных устройств, с твердой изоляцией и моноблокам с элегазовой изоляцией на напряжение 6-35 кВ и обеспечивают их надежную герметизацию, изоляцию и электрическое соединение. АИТ(Э) адаптеры не требуют предварительной установки кабельных муфт, изготавливаются из качественного эластомера, стойкого к воздействию влажности, пыли, тепла и холода.



   В стандартный комплект поставки адаптеров входят:

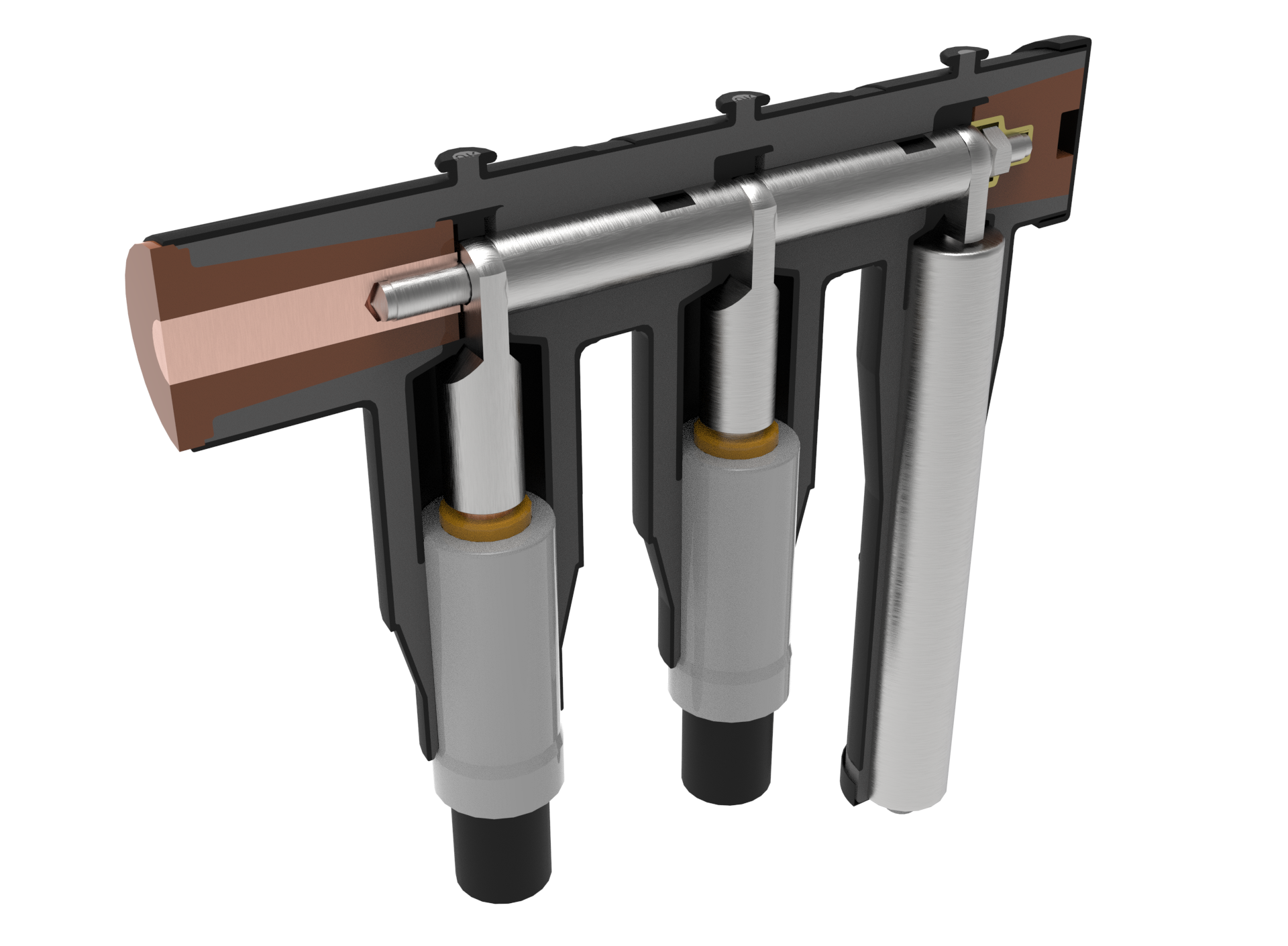

При необходимости в комплект можно добавить измерительную втулку, ограничители перенапряжений ОПН, Т-образный адаптер для второго кабеля.

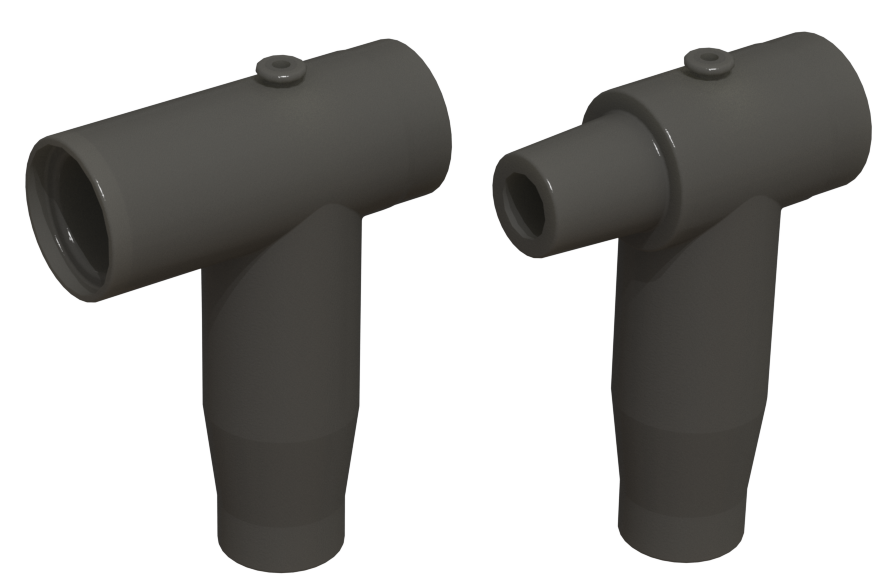

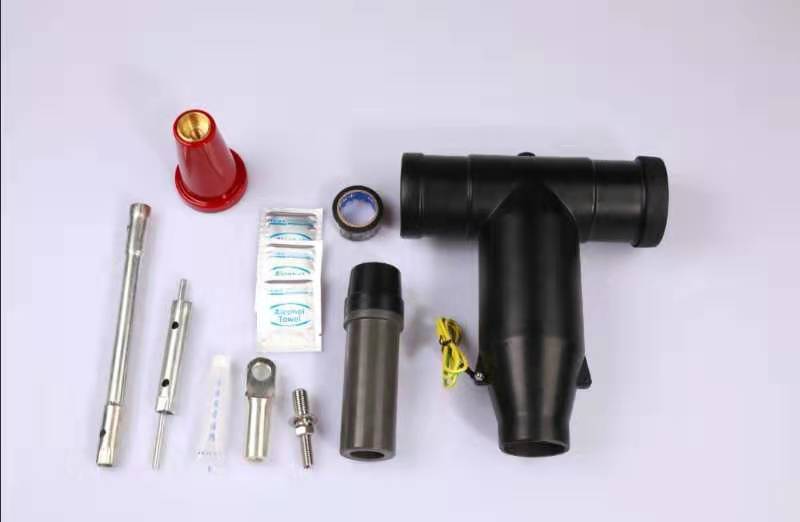

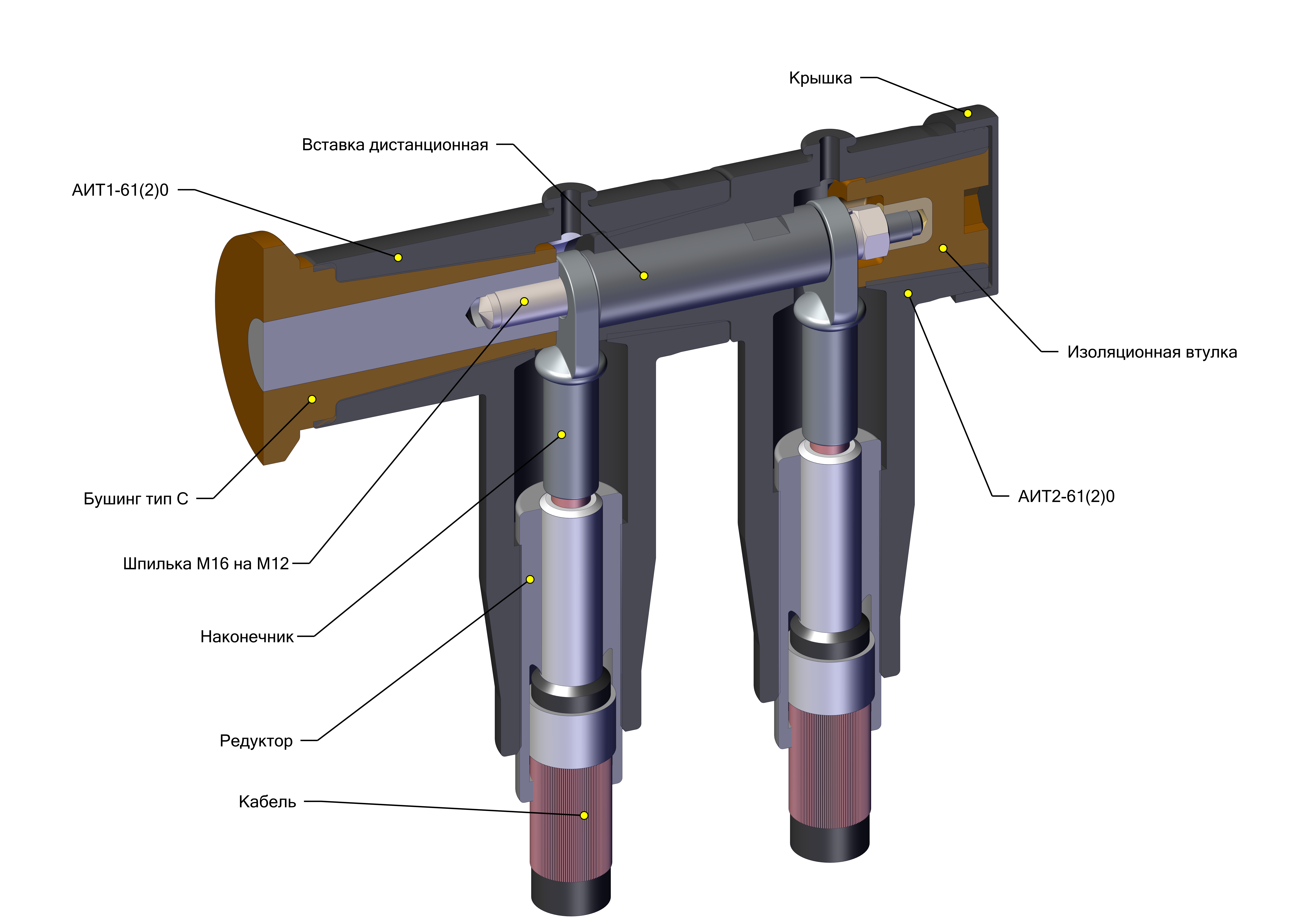

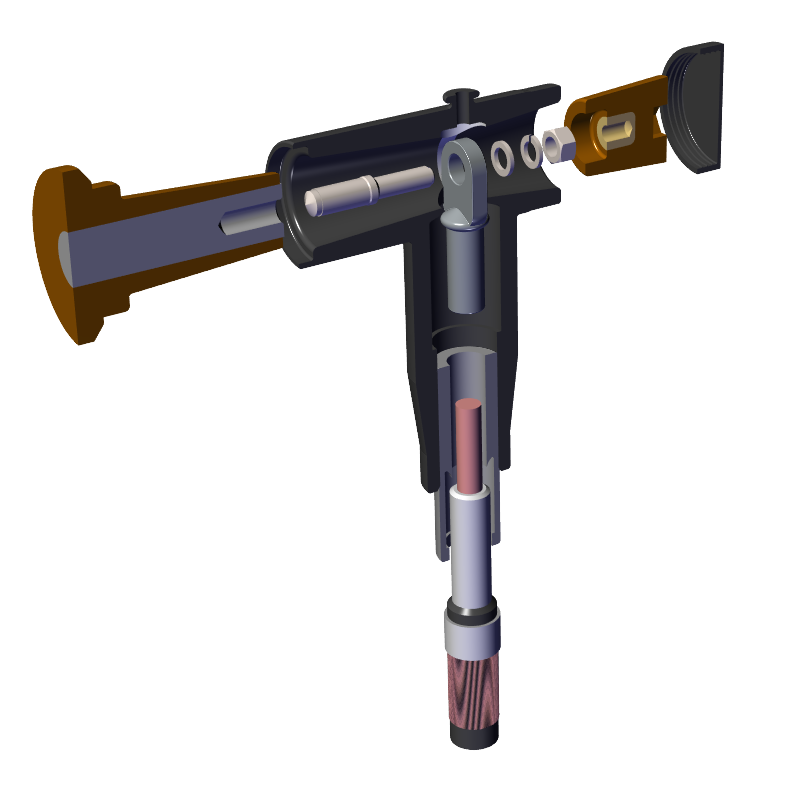

              Комплект  АИТ 10 кВ                                               Комплект  АИТЭ 35 кВ

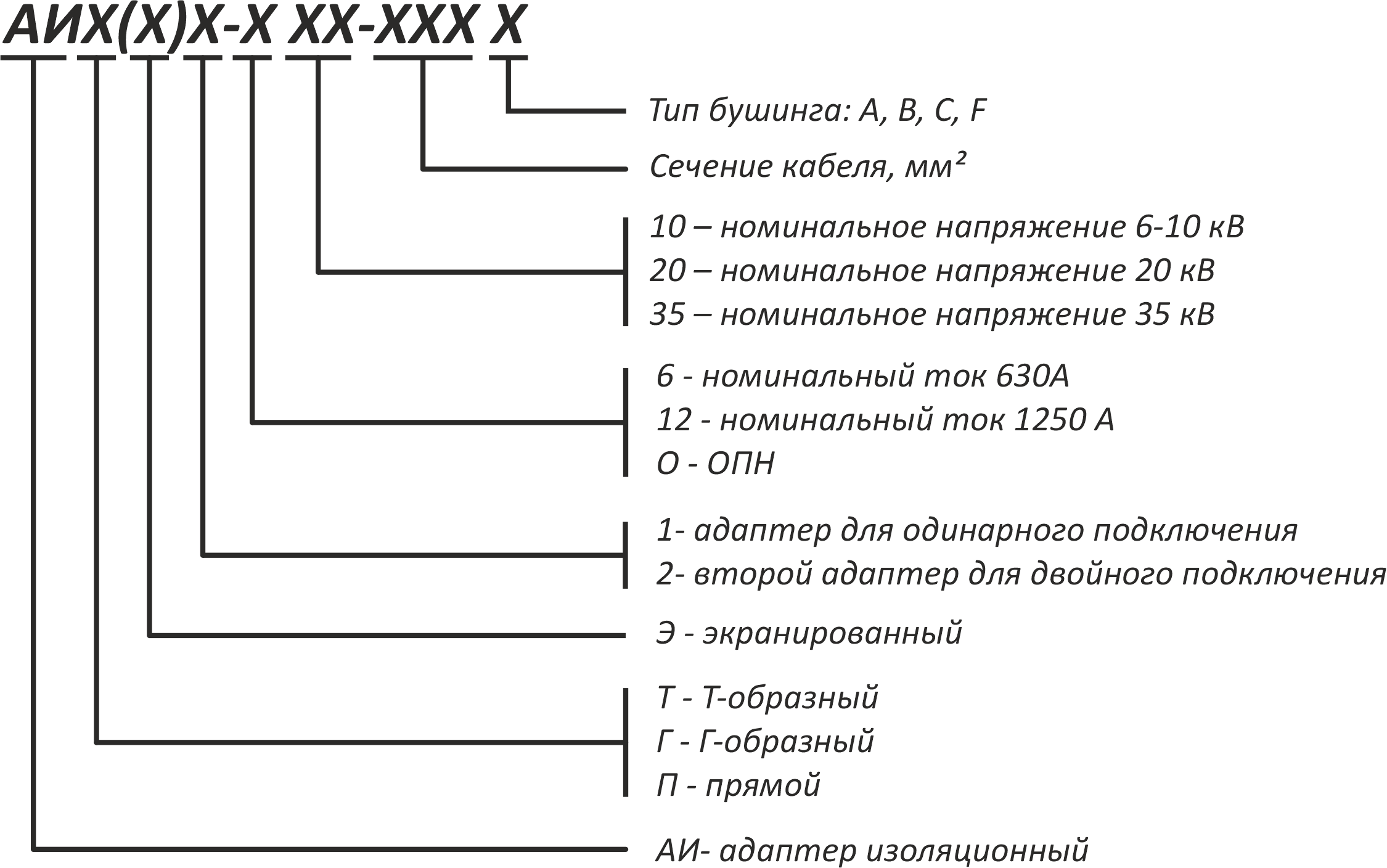

Структура условного обозначения



Адаптеры на 10 кВ с сечением больше 400 кв.мм, а также все адаптеры на 20 и 35 кВ поставляются только с экранированным корпусом.

Сечение кабеля выбирается из ряда : 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500*, 630*, 800* кв.мм.

* - поставляются по отдельному запросу

 Пример записи: АИТ1-610-240 – адаптер изоляционный Т-образный для одинарного подключения кабеля сечением 240 мм² с номинальным током до 630А и напряжением 6-10 кВ.

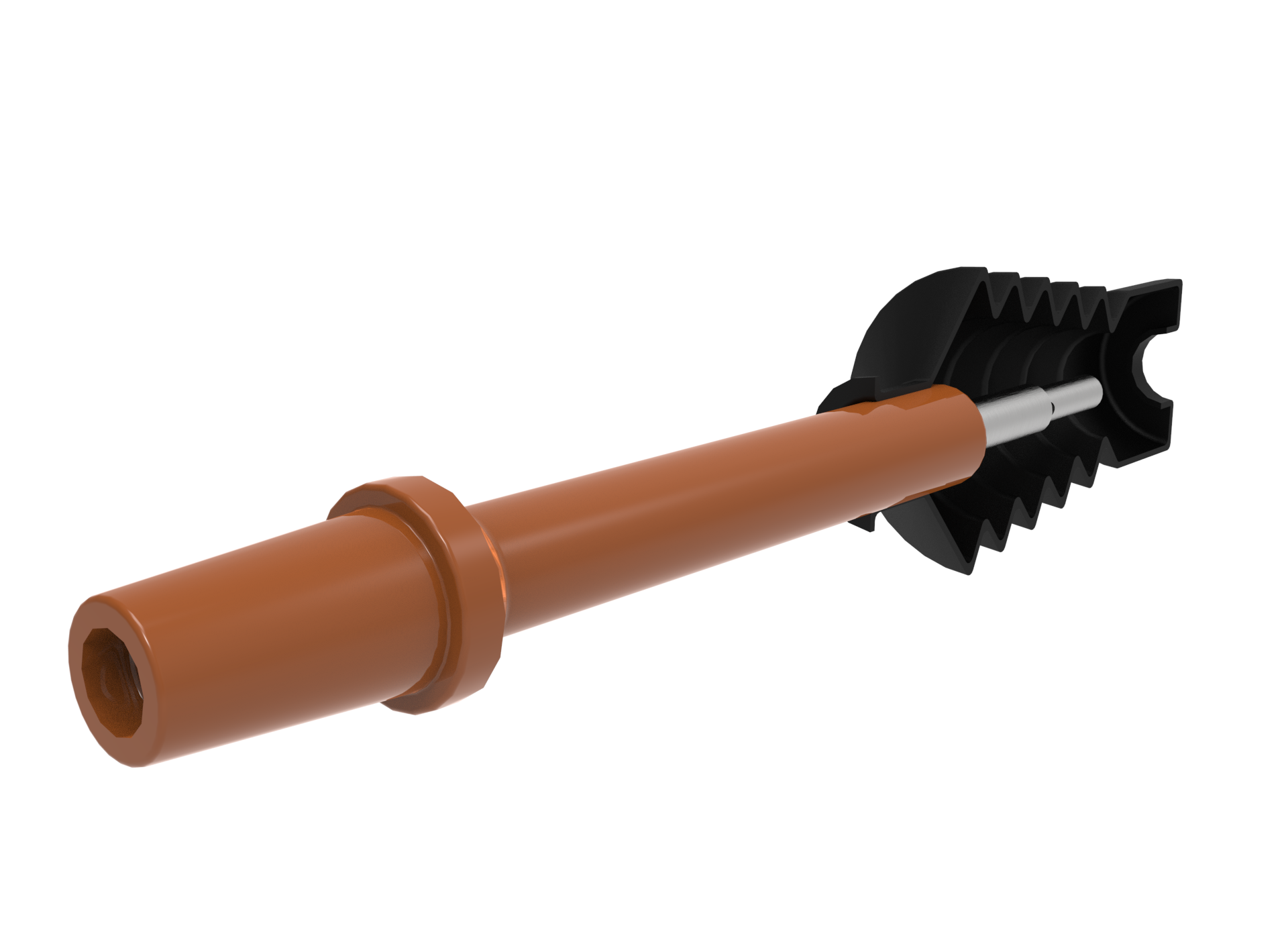

Измерительная втулка ИВ

Испытательная втулка предназначена для проведения испытаний, без отсоединения кабеля и Т-адаптера от РУ. Для проведения испытаний выкручивается задняя изоляционная втулка и на ее место вкручивается испытательная втулка.

Технические характеристики



Максимально выдерживаемое напряжение промышленной частоты: 55 кВ, 5 мин.

Длина: 495 мм

Пример использования

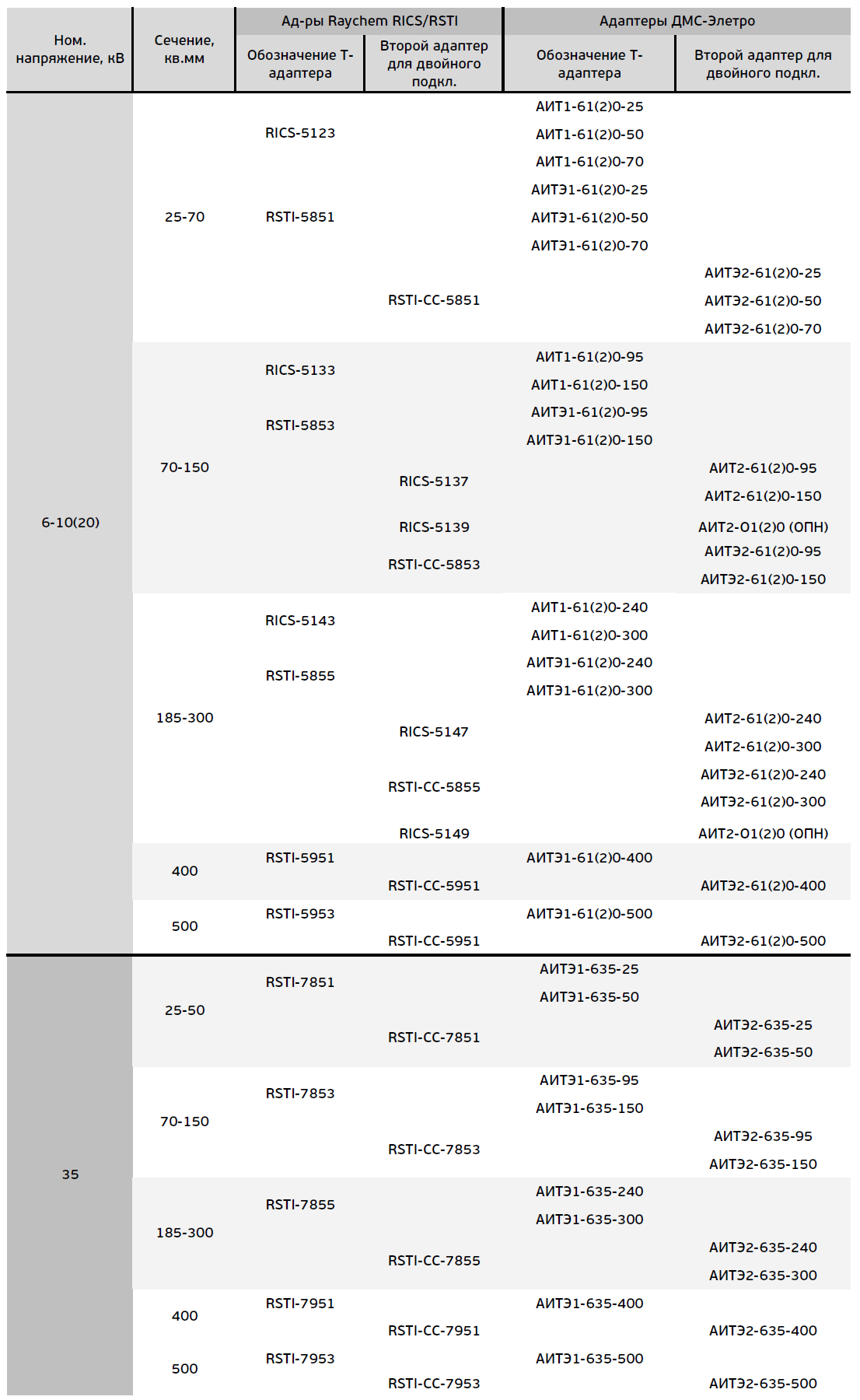

Таблицы взаимозаменяемости кабельных адаптеров других производителей адаптерами ДМС-Электро
