РПТВ – разъединитель постоянного тока внутренней установки
Разъединители типа РПТВ являются устройствами, предназначенными для оперативного управления цепями постоянного тока без нагрузки. Аппараты этого типа применяются в тяговых подстанциях электротранспорта и на промышленных предприятиях. Устанавливаемый в ячейке распределительного устройства, разъединитель РПТВ создает:
- изолирование положительного или отрицательного полюсов в комплекте трансформатор/выпрямитель
- изолирование ввода от источника энергии, а также секционирование или отключение разных секций контактных сетей
Благодаря своей модульной конструкции разъединитель РПТВ дает возможность создать множество различных комбинаций и опций, что позволяет реализовать посредством его много функций.
В разъединителе РПТВ на алюминиевой платформе установлены изоляторы, главные шины, посеребренные контакты, электроизоляционные тяги и привод (ручной или электрический). Устанавливаемый в ячейке разъединитель создает видимый безопасный разрыв токовых цепей.
Достоинства разъединителя РПТВ:
- самоочищающиеся контакты, покрытые серебром
- шины, покрытые серебром
- высокая стойкость на короткое замыкание
- простая модульная конструкция
- надежная работа
- не требуются запасные части
- простое обслуживание
- большое количество возможных комбинаций
- соответствие нормам PN-EN 50123-2:2013, PN-EN 50123-3:2003

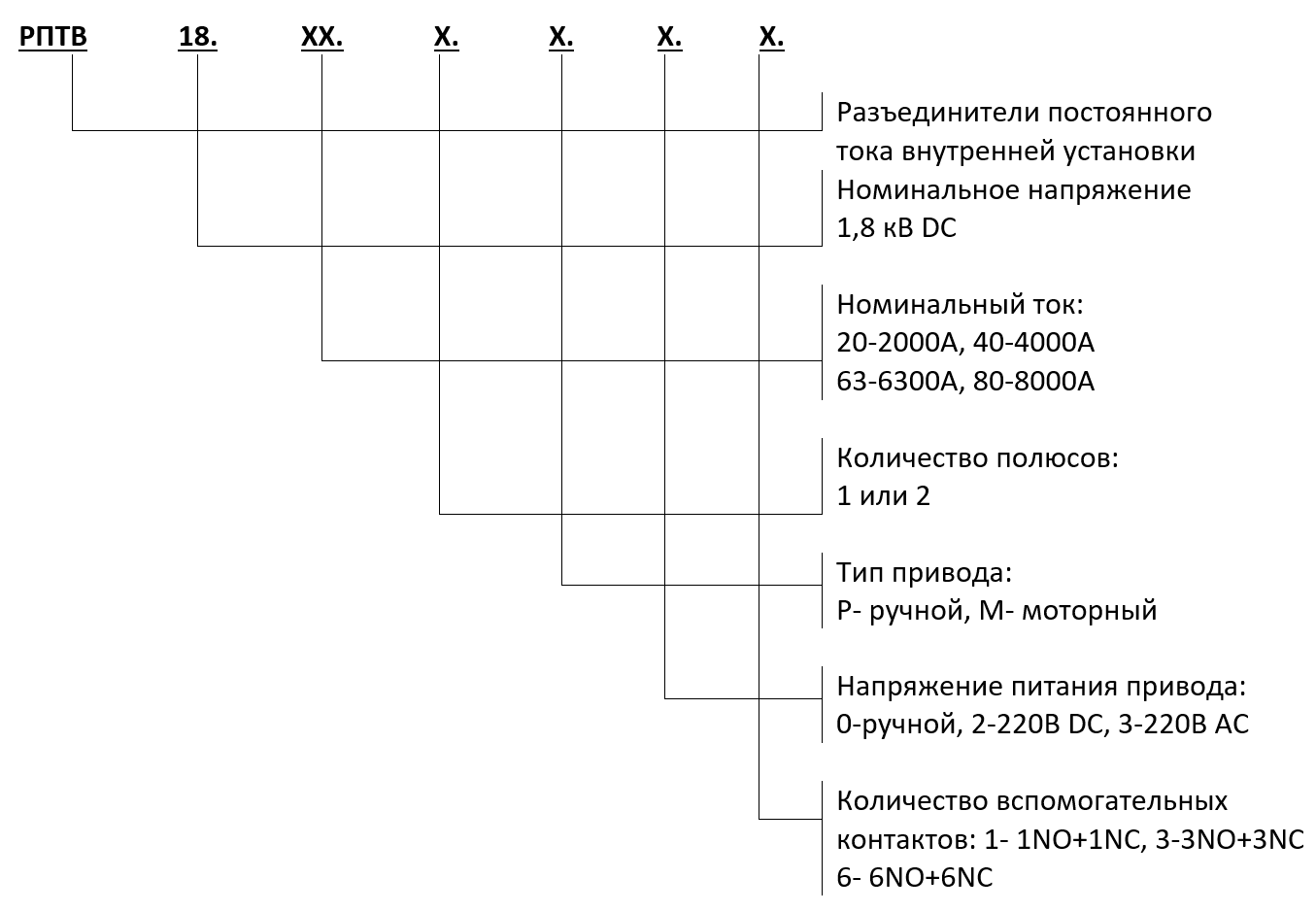

Структура условного обозначения:
Пример обозначения при заказе:
Разъединитель постоянного тока внутренней установки РПТВ 18.20.1.M.2:
- Разъединитель постоянного тока внутренней установки на номинальное напряжение 1,8 кВ DC, номинальный ток 2000 А, однополюсный с электроприводом на напряжение 220 В DC и вспомогательными контактами 3НО + 3НЗ
Технические характеристики
|
Модели |
18.20.1.H.2.3, 18.40.1.H.2.3, 18.63.1.H.2.3, 18.20.1.M.2.3, 18.40.1.M.2.3, 18.63.1.M.2.3 |
|
Ном. напряжение, В DC |
1800 |
|
Номинальное напряжение изоляции,В DC |
3000 |
|
Номинальный ток при открытой установке, А |
2000, 4000, 6300 |
|
Степень защиты |
IP00 |
|
Вспомогательные контакты: |
1, 2 или 6 пар HO/HЗ |
|
Номинальное напряжение вспомогательных контактов, В DC |
от 24 до 230 |
|
Номинальный ток вспомогательных контактов, А |
0,27 |
|
Минимально допускаемый ток вспомогательных контактов, мА |
10 |
|
Механический ресурс (минимальный) |
20000 |
|
Высота над уровнем моря, м |
1500 |
|
Время включения механического, с |
<2 |
|
Время отключения механического, с |
<2 |
|
Температура эксплуатации,C° |
От -5 до +40 |

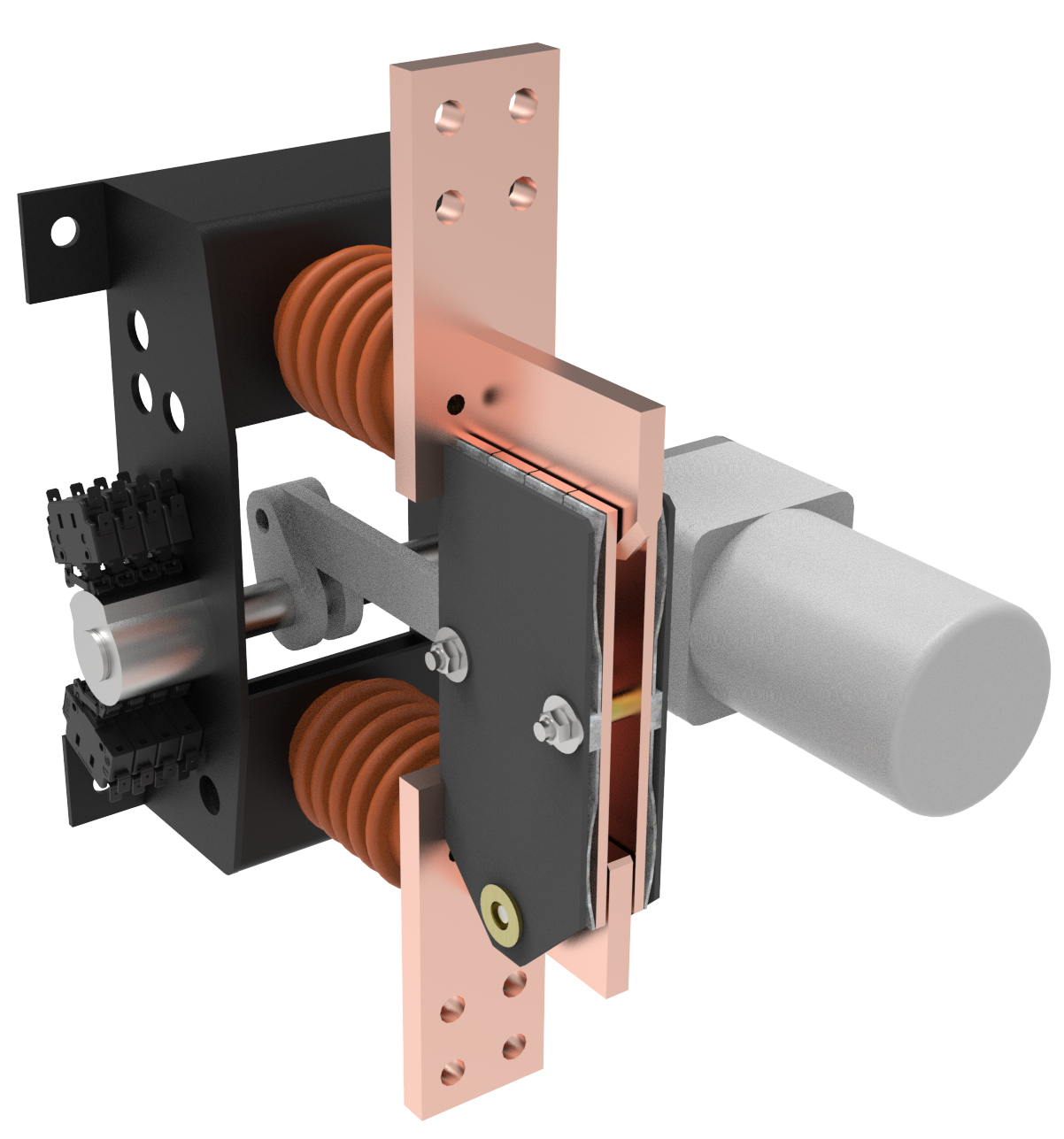

Технический рисунок разъединителя РПТВ 18.63.1.H.0.3
