Выкатные (аппаратные) тележки

Выкатные тележки серии DPC-4

Тележки выкатные

   Выкатные тележки серии DPC-4 предназначены для организации выкатных элементов для ячеек КРУ на базе ваккумных выключателей типа VD4 (ABB), SION (Siemens), Evolis (Schneider Electric), BBTEL, VS1 и др., а так же на базе трансформаторов напряжения и для организации секционных перемычек. Тележки выпускаются в трех исполнениях: DPC-4-650 для выключателей 630 и 1250 А с межфазным расстоянием 150мм, DPC-4-800 для выключателей до 1600А и межфазным расстояние до 210 мм и DPC-4-1000 для выключателей от 2000А до 3150А, с межфазным расстоянием  275 мм. В тележке установлены блок-контакты ее положения (рабочее или контрольное), а так же все необходимые блокировки. Выведена тяга для блокировки от вкатывания включенного выключателя, а также язычек для взаимной блокировки с заземлителем. Глубина вкатывания 200 мм.

Выкатная тележка, мод. DPC-4-650

Выкатная тележка, мод. DPC-4-800

Выкатная тележка, мод. DPC-4-1000

Выкатные (аппаратные) тележки с моторным приводом

Опционально могут поставляться выкатные тележки с моторным приводом вкатывания-выкатывания в тех же габаритных размерах.

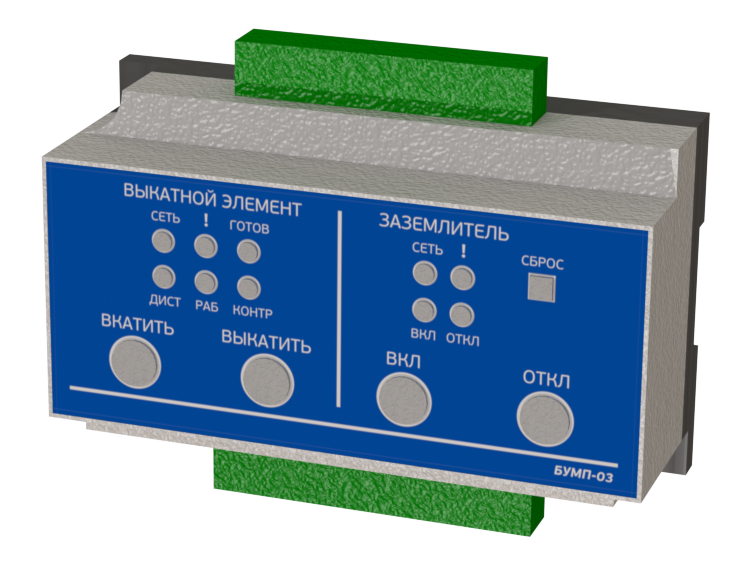

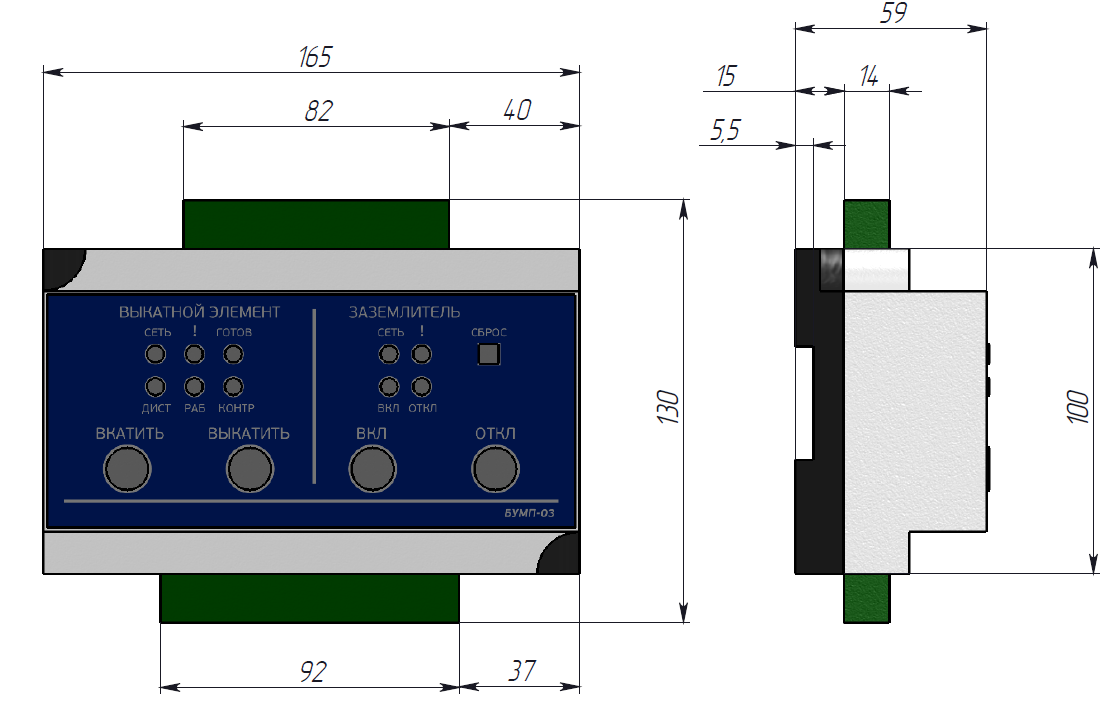

Подобные тележки комплектуются собственным блоком управления, мод. БУМП-03 с защитой от перегрузки, устанавливаемым в отсеке РЗиА.

В блоке  БУМП-03 возможно совмещение функции управления тележкой с функцией управления автоматическим заземлителем ЗР-10(20,35). В блоке реализованы все необходимые блокировки для предотвращения ошибочных действий при оперировании.

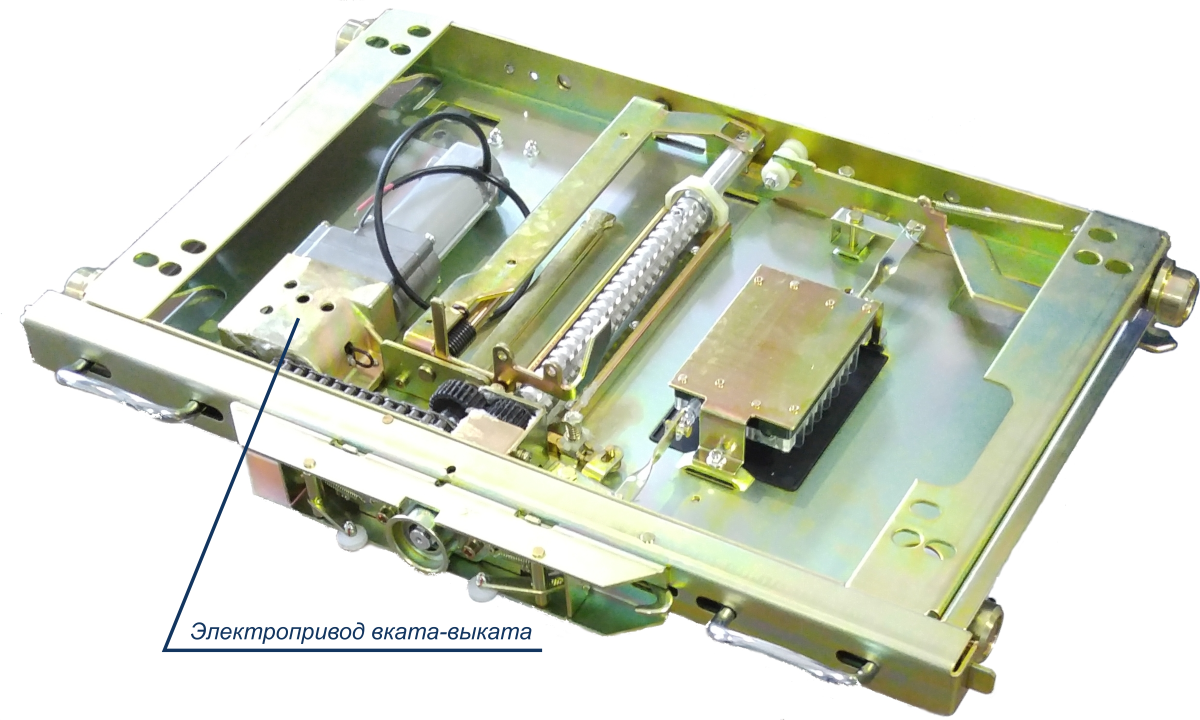

Тележка выкатная с моторным приводом

Таким образом, применяя выкатные тележки с моторным приводом, автоматические заземлители и блок управления БУМП-03, связывающий данные устройства, возможно как полное дистанционное управление отдельными ячейками КРУ, так и дистанционная сборка схемы распределительного устройства без участия обслуживающего персонала.
