Шторочный механизм

Шторочный механизм предназначен для ограничения доступа обслуживающего персонала к токоведущим частям кабельного отсека и отсека сборных шин из отсека выкатного элемента ячеек КРУ, когда выкатной элемент находится в контрольном положении или извлечен из ячейки.



Шторочный механизм

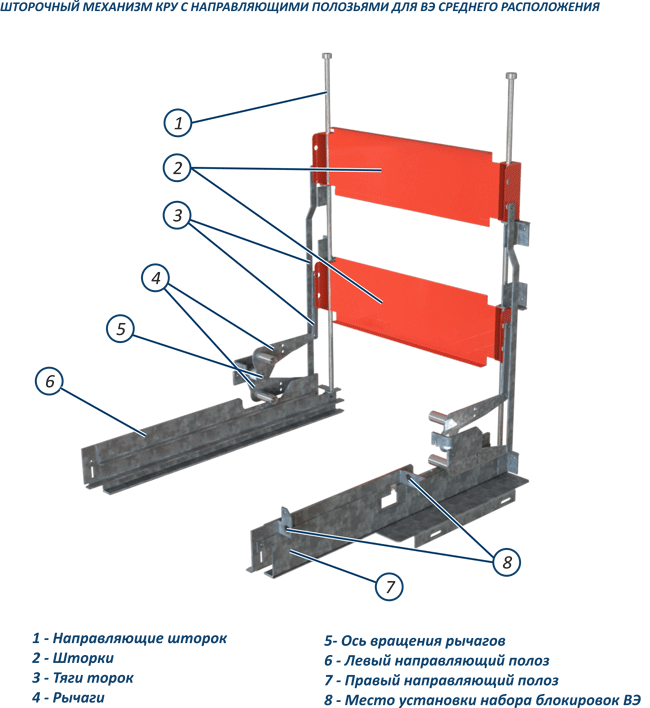

Шторочный механизм состоит из направляющих 1, шторок 2, рычагов 4, вращающихся вокруг оси 5 под действием толкателей расположенных на ВЭ. Вращаясь, рычаги приводят в движение шторки, посредствам тяг 3. По желанию Заказчика шторочный механизм может быть укомплектован направляющими полозьями 6,7 для выкатного элемента. Правый полоз 7 имеет установочные места 8 для установки комплекта блокировок для организации оперативной блокировки между ВЭ и ЗР-10.

Все детали шторочного механизма изготовлены из стали с гальваническим покрытием. Шторки покрыты порошковой краской красного цвета (по умолчанию). Цвет шторок может быть изменен по желанию Заказчика.



Шторочный механизм

Возможно изготовление специального исполнения шторочного механизма с размерами по желанию Заказчика.

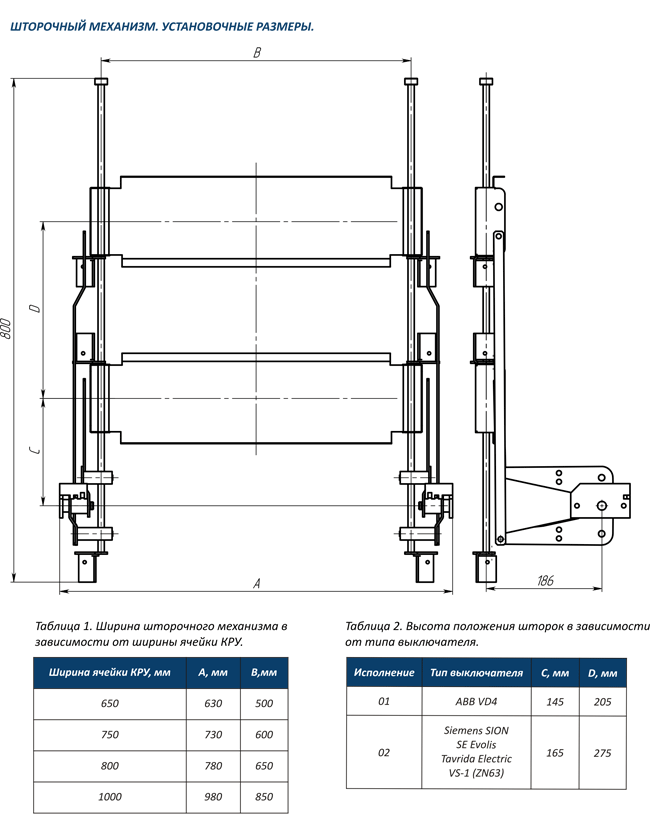

Пример условного обозначения: Шторочный механизм ШМ-750-01 - шторочный механизм для ячейки шириной 750 мм с выключателем ABB VD4 (до 2000А).

Для выключателя ABB VD4 (свыше 2000А), а также других типов выключателя размеры и чертеж шторочного механизма предоставляются по запросу.

3D модель шторочного механизма в формате SolidWorks предоставляется по запросу.

Скачать чертеж (PDF)
