Токопроводы и шинопроводы
Токопроводы, изготавливаемые нашей компанией, предназначены для работы в цепях трехфазного переменного тока номинальным напряжением от 0,4 до 35 кВ, номинальным током до 3150 А и могут использоваться для:
- Соединения силовых трансформаторов с секциями ячеек распределительных устройств 0,4-35 кВ
- Соединения между собой секций ячеек распределительных устройств 0,4-35 кВ
- Соединения между собой систем собственных нужд электростанций
- Систем электроснабжения предприятий промышленного назначения

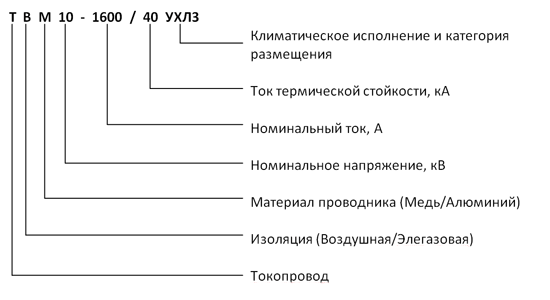

Условное обозначение
Преимущества
- Модульность конструкции.
- Простота монтажа и сборки.
- Кратчайшие сроки изготовления.
- Возможность размещения дополнительного оборудования: Трансформаторы тока, Ограничители перенапряжения, Устройства контроля напряжения.
- Малый удельный вес за счет использования эпоксидных изоляторов собственного производства и алюминиевых кожухов и рам.
Технические характеристики
Параметр Значение
| Номинальное напряжение, кВ | 0,4 - 35 |
| Номинальный ток, А | До 3150 (без принудительной вентиляции) |
| Ток термической стойкости (3 сек.), кА | 40 |
| Ток электродинамической стойкости, кА | 102 |
| Номинальная частота, Гц | 50 |
| Длительно допустимая температура для частей токопровода, доступных для прикосновения персонала, °C | 50 |
| Климатическое исполнение | У, УХЛ, ХЛ |
| Категория размещения | 1 - 4 |
| Вид охлаждения | Естественное (возможно принудительное) |
| Степень защиты кожуха токопровода | До IP 54* |
* - Степень защиты в соответствии с пожеланиями Заказчика
Конструкция

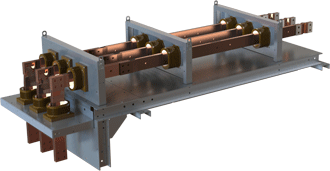

Конструкция токопровода включает в себя:
- Рама из сварных алюминиевых швеллеров.
- Опора проходных изоляторов, из алюминиевых швеллеров.
- Проходные изоляторы (эпоксидные).
- Опорные изоляторы (эпоксидные).
- Токоведущие шины.
- Компенсаторы (гибкая связь).

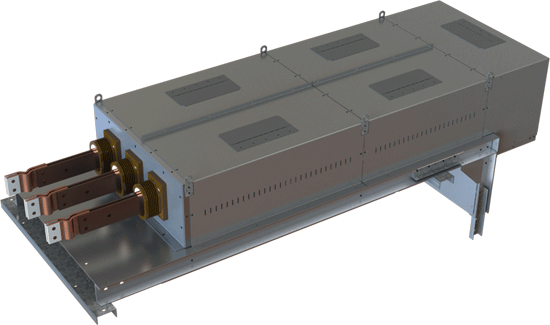

- Защитные кожухи из листового алюминия.
- Клапаны сброса давления.

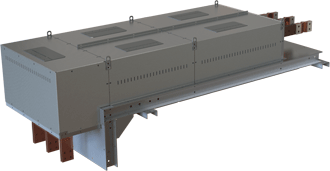

Токопроводы нашего производства имеют модульную конструкцию, то есть состоят из типовых модулей: прямой, угловой и поворотный.
Материал, сечение, расположение токоведущих шин определяется Заказчиком.
Компенсаторы устанавливаются между типовыми модулями для компенсации тепловых расширений.
Защитные кожухи из листового алюминия имеют перфорацию для отвода.
Опоры проходных изоляторов имеют петли для транспортировки и строповки.
Клапана сброса давления устанавливаются на соответствующие пазы в защитных кожухах.
Специальные исполнения
В соответствии с пожеланиями Заказчика возможно изготовление:
- Токопровод для категорий исполнения УХЛ1 , УХЛ2.
- Токопроводы на токи свыше 3150 А с принудительной вентиляцией.
