Комплектные распределительные устройства 10-35 кВ
В настоящем разделе представлены решения нашей компании в части распределительных устройств для диапазона напряжений 10-35 кВ. Данные решения предназначены как для конечных заказчиков (Электросетевые компании, Промышленные предприятия, АПК, ТЭК и др.), так и для КРУ-строительных заводов и компаний, производящих электрощитовое оборудование, но не имеющих собственной металлообработки, либо испытывающих трудности в конструировании подобных устройств и подборке комплектации для них.
Распределительные устройства могут поставляться в следующих вариантах готовности:
- 100% готовность в соответствии с опросным листом Заказчика.
- Полуфабрикат со вторичными цепями, ошиновкой, но без терминалов РЗиА, вакуумных выключателей, трансформаторов тока.
- Полуфабрикат без вторичных цепей.
- Полуфабрикат без вторичных цепей и ошиновки.
- Документация для производства + Комплектующие для сборки.
Степень готовности распределительных устройств обсуждается.
По каждому типу распределительных устройств проработано решение практически под любой тип наиболее используемых в РФ вакуумных выключателей (BB/TEL; ABB VD4; Siemens Sion, 3AH5; SE Evolis, HVX; ВБП; ВВР; VF12; VS1/ZN63 и др.) и терминалов РЗиА (Радиус-Автоматика; ABB; ЭКРА; ИЦ Бреслер; НПП Бреслер; РЗА системз и др.). В случае заказа с редко применяемыми выключателями или терминалами РЗиА, разработка КД и схем вторичных цепей инженерами нашей компании займет не более недели.
На данный момент мы можем предложить следующие типы комплектных распределительных устройств:

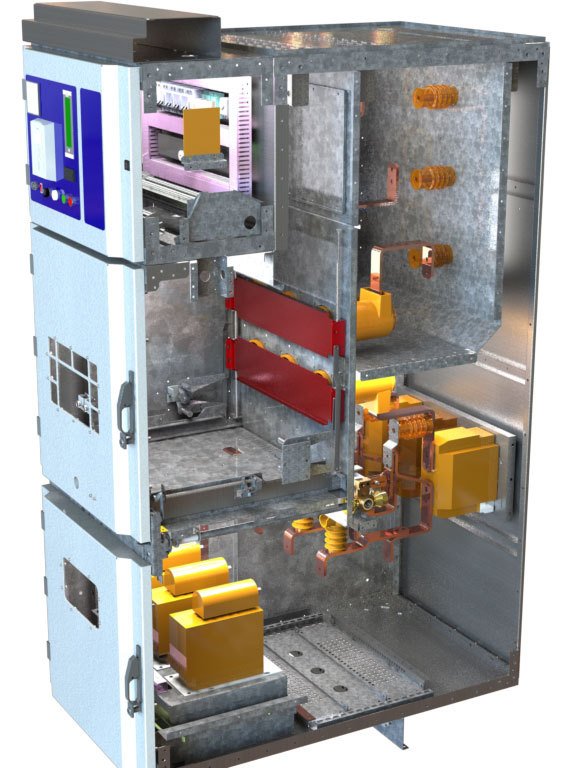

- КРУ 10 кВ до 3150А с выключателем среднего расположения (800(1000)х1350х2200 мм).

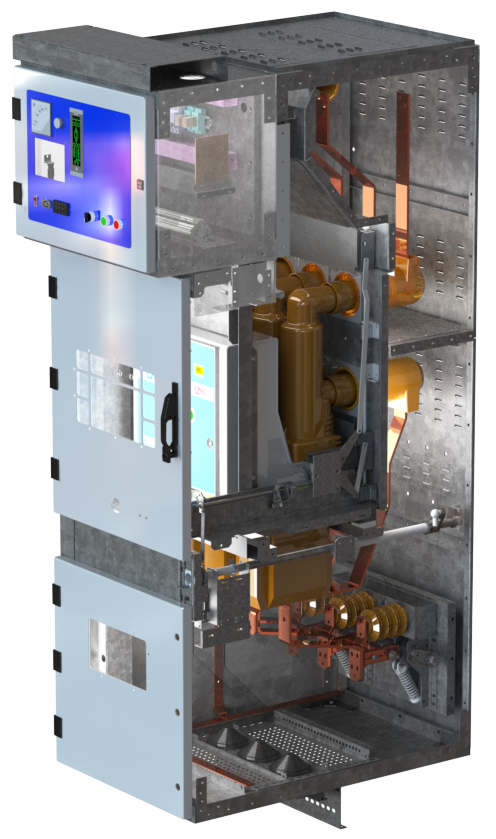

- КСО 10 кВ до 1600А с выкатным выключателем среднего расположения (650х1000х2000 мм).

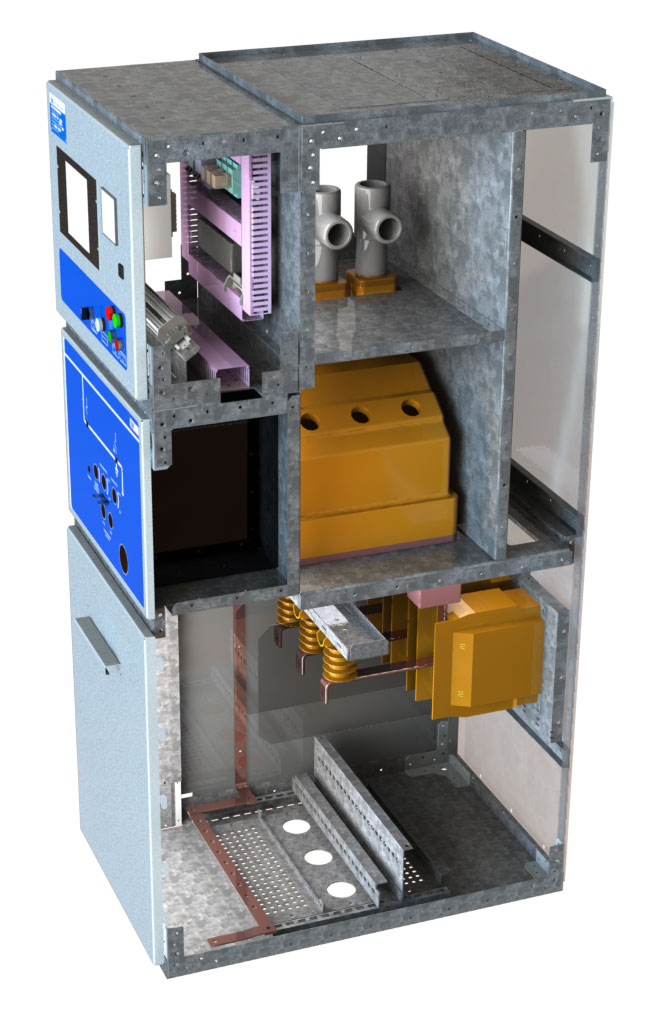

- КСО-Т 10 кВ до 630А с коммутационным модулем в твердой изоляции (400(650)х800х2000 мм).
- КСО-298 до 1600А (750(1000)х1100х2400 мм).
- КСО-393 до 1600А (800х900х2000 мм).
- КСО 10 кВ до 1250А малогабаритная 3-й серии (550х850х2000 мм).
- КРУ 20 кВ до 3150А с выключателем среднего расположения (800(1000)х1350х2200 мм).
- КСО 35 кВ до 1250А (1300х1600х2000 мм).
- КРУ 825 В (3,3 кВ) на постоянный ток до 6300А с выключателем ВАБ-49 (800х1400х2200 мм).
- НКУ 0,4 кВ типа ГРЩ или ЩО (600(800)х600х2000 мм)
