Быстродействующий заземляющий разъединитель ЗР-10

Быстродействующий заземляющий разъединитель

Быстродействующий заземляющий разъединитель серии ЗР-10 (заземлитель) предназначен для работы в составе шкафов КРУ в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 кВ, с изолированной или заземленной через дугогасящий реактор или резистор нейтралью. Заземлитель оснащен пружинным приводом, перекидная пружина которого обеспечивает перемещение заземляющих ножей со скоростью, не зависящей от скорости выполнения переключений обслуживающим персоналом.

Для визуального контроля состояния, заземлитель снабжен указателем положения (механическим).

Заземлитель укомплектован блок контактами состояния, которые расположены либо на его корпусе, либо на валу привода, в зависимости от комплектации.

Заземляющие разъединители рассчитаны на полный ток короткого замыкания, они имеют все необходимые блокировки с выдвижным элементом выключателя, а также оперативные блокировки внешних присоединений. Они фиксированы во включенном и отключенном положениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗР-10


Параметр Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Ток термической стойкости (1 сек.), кА 31,5
Ток электродинамической стойкости, кА 81
Испытательные напряжения промышленной частоты изоляции главной цепи, кВ:
– одноминутное
– грозового импульса

42
75
Полное электрическое сопротивление главной цепи (по-фазно), мкОм, не более 280
Механический ресурс (количество циклов В-О до капитального ремонта) 1000
Срок службы до списания, лет, не менее 10

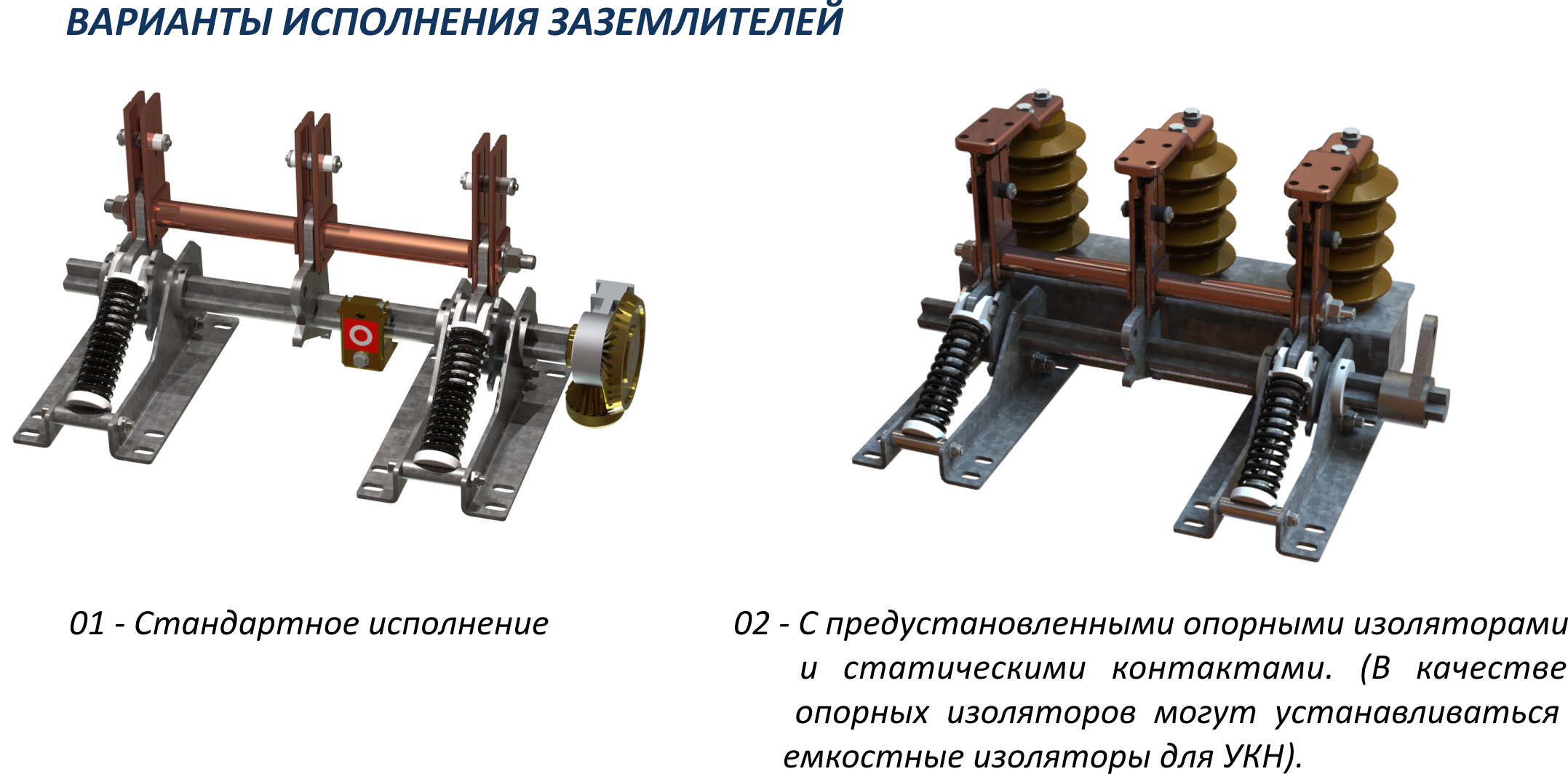

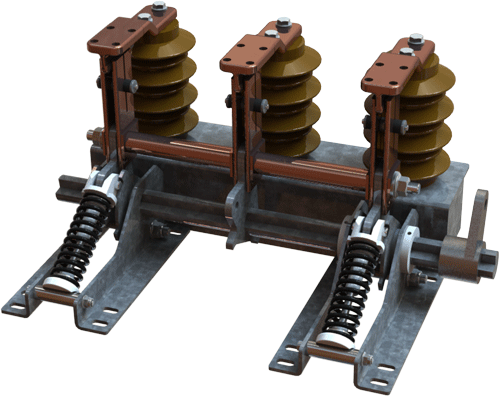

Заземлители поставляются в двух исполнениях: исполнение 01 – стандартное; исполнение 02 – с предустановленными опорными изоляторами и закрепленными на них статическими контактами. В качестве опорных изоляторов, по желанию заказчика, могут быть установлены емкостные изоляторы.

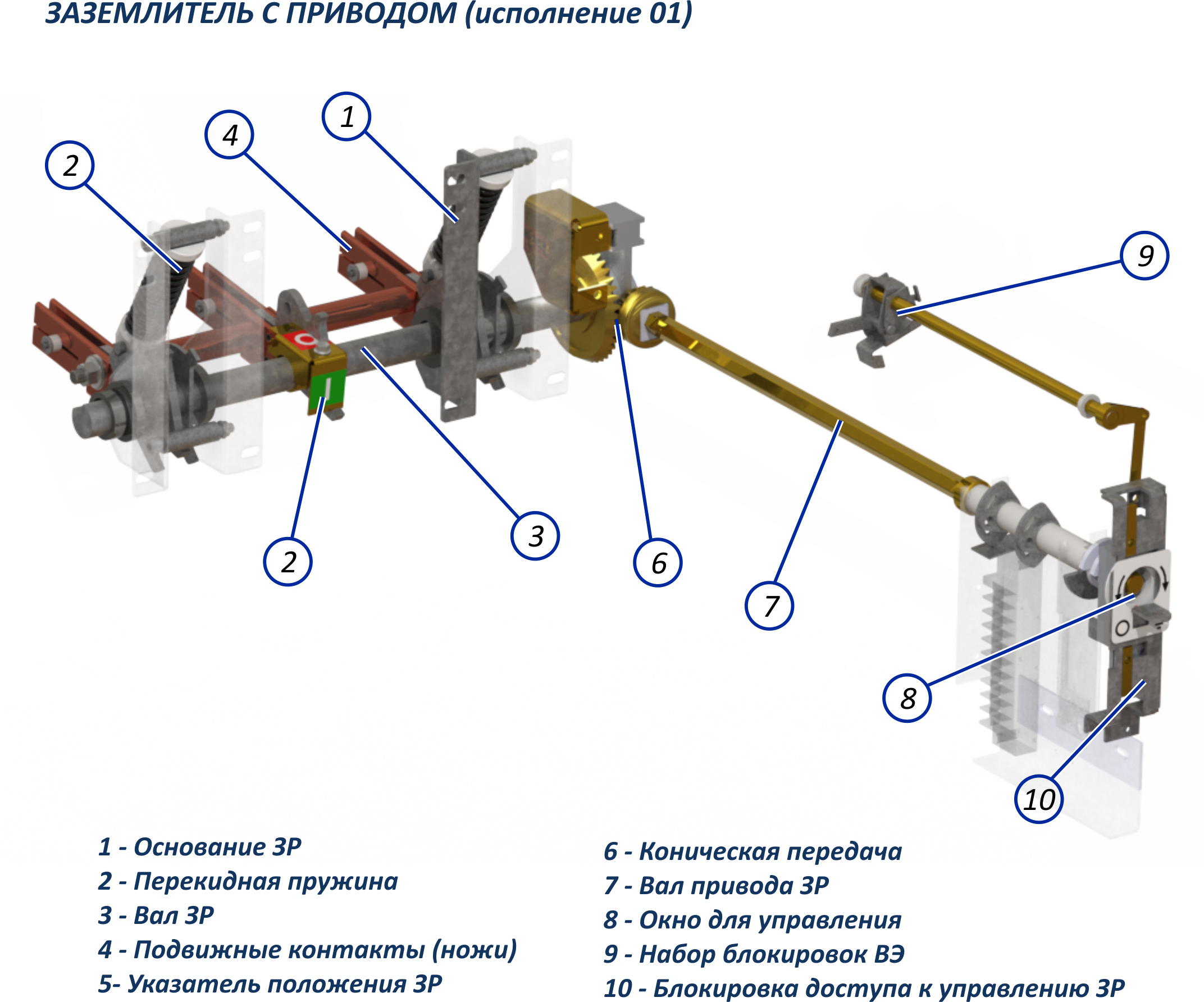

В комплект поставки также входит коническая передача 6. Набор блокировок для выкатного элемента 9, заказывается опционально. По желанию заказчика, набор блокировок можно доукомплектовать направляющими полозьями для ВЭ среднего расположения, а так же шторочным механизмом.

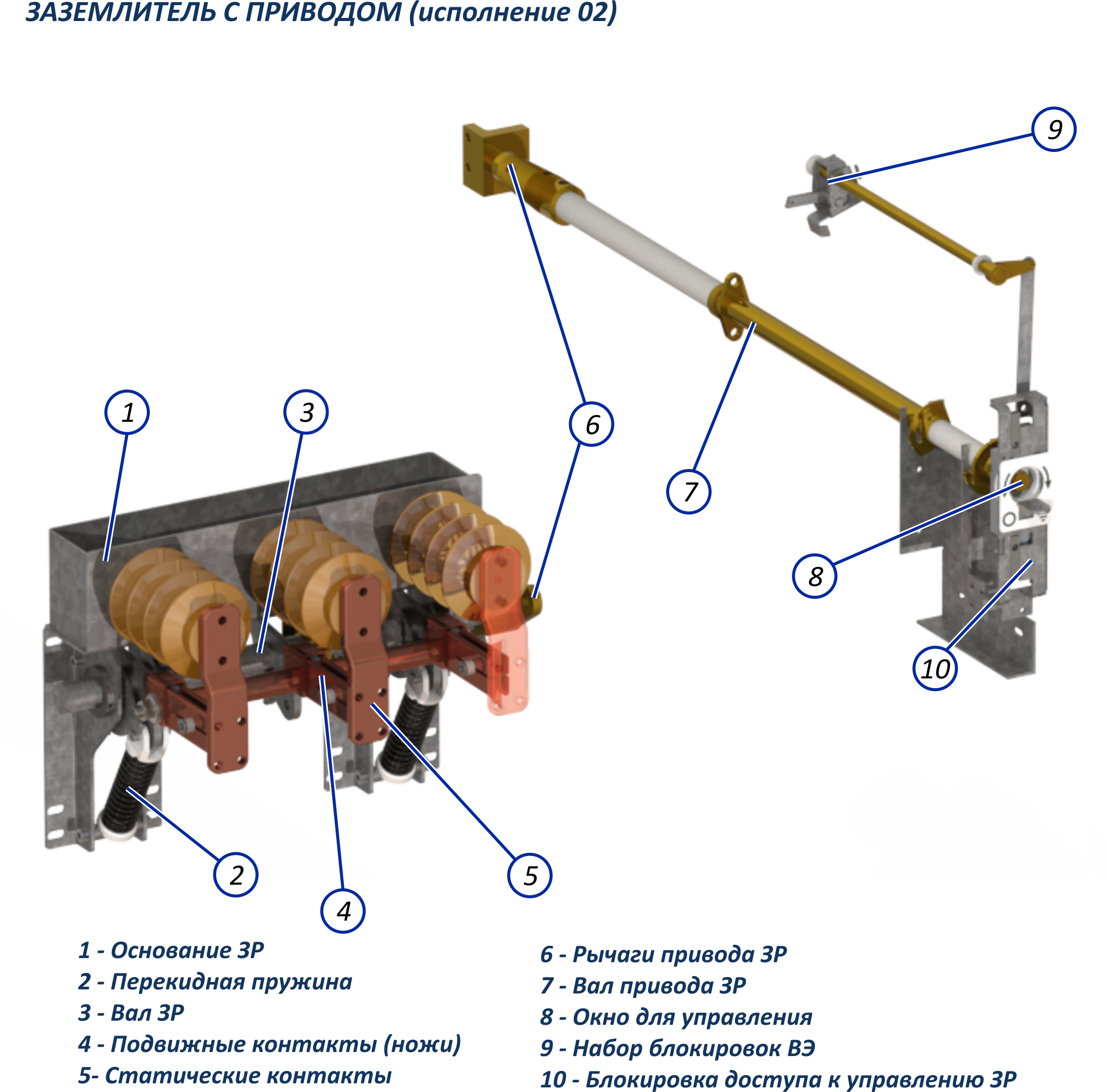

В комплект поставки также входит регулируемая тяга, соединяющая рычаги 6. Набор блокировок для выкатного элемента 9, заказывается опционально. По желанию заказчика, набор блокировок можно доукомплектовать направляющими полозьями для ВЭ среднего расположения, а так же шторочным механизмом.


Быстродействующий заземляющий разъединитель

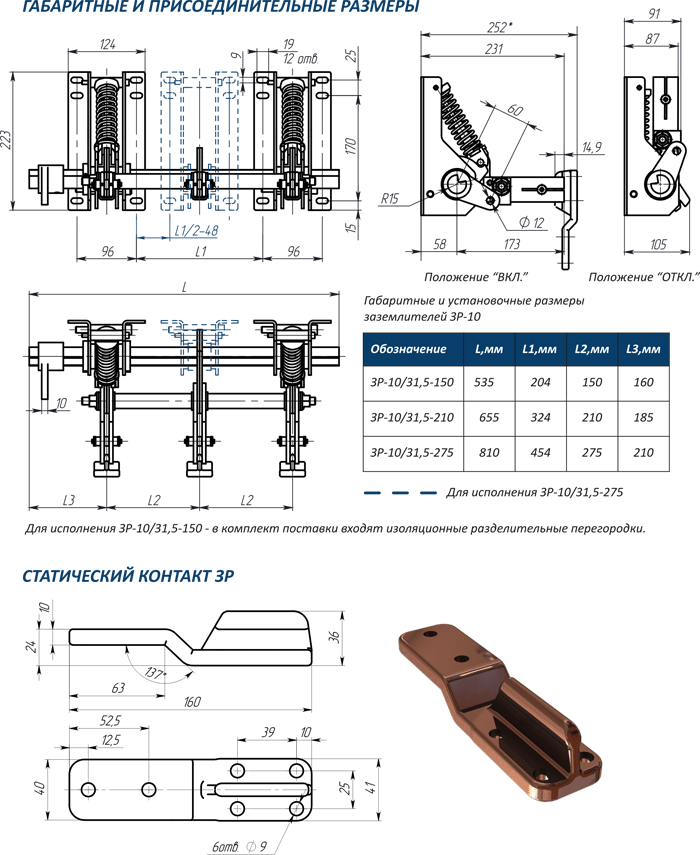

По запросу предоставляется любая дополнительная информация, чертежи, а так же 3D модели любого исполнения заземлителей.
