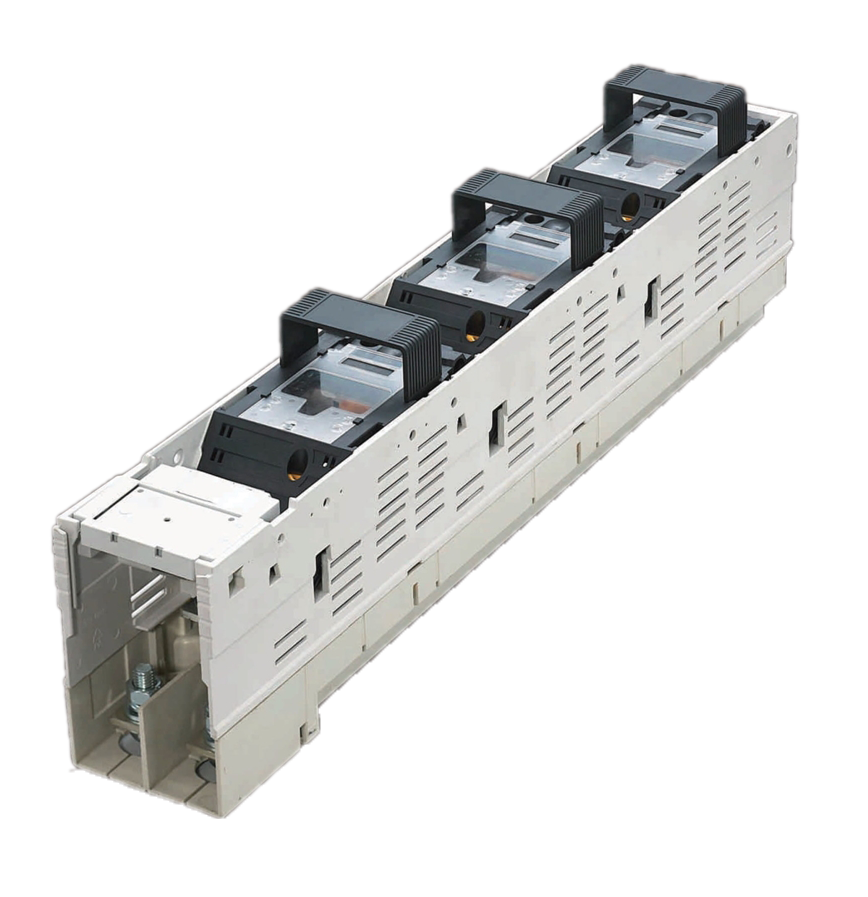

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ c ПРЕДОХРАНИТЕЛЕМ СЕРИИ ВПР



   Выключатель-разъединитель с предохранителем серии ВПР предназначен для коммутации электрических цепей питания (включения/выключения нагрузки, защиты от коротких замыканий и перегрузок) в сети напряжением до 690 В переменного тока частотой 40-60 Гц при токах до 630 А. Выпускается на токи - до 160А шириной 50 мм, до 250А, 400А, 630А шириной 100 мм. Коммутационные операции ВПР выполняются с пофазным или трехфазным отключением. В отключенном положении ВПР обеспечивают наличие двойного видимого разрыва, обеспечивающего безопасность в обслуживании.



ВПР могут использоваться в качестве:



• аппаратов защиты в распределительных шкафах низкого напряжения трансформаторных подстанций;
• аппаратов защиты питающих или отходящих кабельных линий;
• выключателя нагрузки, главного рубильника.

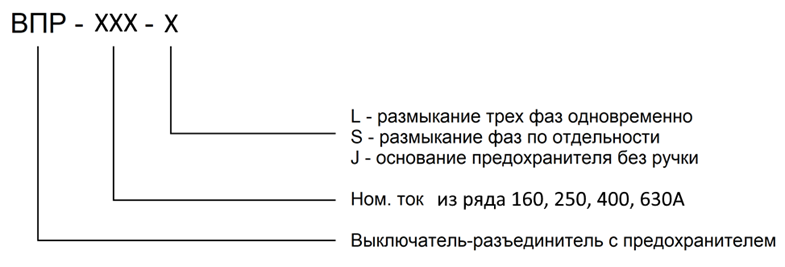

Структура условного обозначения





Технические характеристики



Модель		ВПР-160	ВПР-250	ВПР-400	ВПР-630
Ном. напряжение, Un, В		690
Номинальное коммутационное напряжение,Ue, В по категориям применения	АС-21В	690	690	690	690
	АС-22В	690	500	500	500
	АС-23В	400	-	-	-
Ном. ток, In, А		160	250	400	630
Габарит  предохранителя		00(IEC60269-2)	1	2	3
Частота, Гц		50-60
Номинальное напряжение изоляции, Ui,В		1000
Номинальное испытательное импульсное напряжение, кВ		8	12
Номинальное испытательное одноминутное напряжение, кВ		3
Степень защиты		IP20
Механический ресурс, к.ц.		2000
Коммутационный ресурс, к.ц.		200
Сечение кабеля, мм2		10-70	120	240	300
Способ присоединения кабеля		Болтовое, V-образный зажим
Метод установки		На болты
Категория применения		AC23-B, AC22-B, AC21-B
Номинальный ток короткого замыкания, кА		120
Номинальный кратковременный ток		16 кА/с
Крепление		М8	М10/М12
Температура эксплуатации		От -40C° до +50C°



Конструкция и принцип действия

ВПР: выключатель-разъединитель, у которого держатель с плавким предохранителем образуют подвижный контакт. ВПР полностью заменяют конструкцию, состоящую из обычного рубильника, кабелей и держателей предохранителей. Конструкция ВПР обеспечивает необходимую коммутационную способность, большой механический и коммутационный ресурс работы, малые габаритные размеры, невысокую стоимость по сравнению с трехфазным автоматическим выключателем и безопасную работу обслуживающего персонала.



ВПР состоит из следующих частей:



• трехполюсного планочного основания (устанавливается непосредственно на токоведущие шины), оснащенного пружинными контактными губками для плавких предохранителей, соединенных с кабельными зажимами. Используя разные типы зажимов, допускается использование кабеля с наконечником или без него;
• защитного корпуса, оснащенного дугогасительными камерами;
• защитного кожуха для нижних контактов;
• съемными блок-крышками под плавкие предохранители, осуществляющими однофазное либо трехфазное отключение нагрузки.



Выключение производится путем оттягивания на себя блок-крышки (рычага) на угол 60 градусов. Отключение ВПР может производиться как пофазно, так и трехфазно.

Для увеличения отключающей способности ВПР снабжен дугогасительными камерами, что дает возможность производить выключение под нагрузкой.

Качество ВПР определяется контактным соединением ножа и контактных стоек. Контактная система ВПР выполнена с применением серебряных сплавов, что позволяет улучшить качество контактного соединения. Для повышения качества соединения применяется линейный контакт, обладающий меньшим переходным сопротивлением. Контактное поджатие обеспечивается с помощью стальных пружин, выполненных в виде резаного кольца, концы которого воздействуют на эластичные губки.

Допускается комплектация плавкими вставками типа ППН.
