Концевой выключатель (блок контактов) FK10

Назначение



FK10 - концевой выключатель (блок контактов) поступательного действия, применяемый в системах управления, как датчик, выдающий сигнал при механическом контакте пары подвижных элементов, означающих определенное событие. Например конец хода червячного механизма тележки вакуумного выключателя при достижении рабочего положения выкатного элемента. Или конец хода ножей Заземлителя в положение "Заземлено".



 Конструкция



Корпус и шток срабатывания - из пластика, контактная система изолирована от внешней среды в пластиковом корпусе.

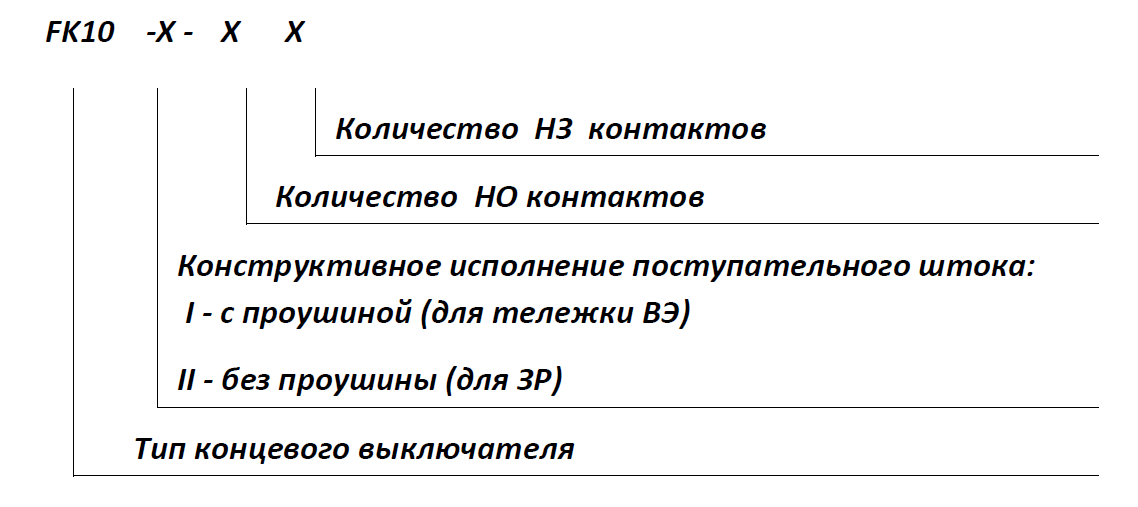

 Структура условного обозначения







   Технические характеристики



Наименование параметра	Значение
Максимальное напряжение	AC 660 В
Частота	50 Гц
Максимальный ток	15 А
Усилие срабатывания	менее 16 Н
Усилие замкнутого контакта	свыше 0,55 Н
Ход штока	8 мм
Ход контакта	свыше 3 мм
Переходное сопротивление контакта	менее 50 мОм





НО/НЗ	1НО+2НЗ	2НО+2НЗ	3НО+2НЗ	3НО+3НЗ	4НО+4НЗ	5НО+5НЗ
Кол-во контактов	3	4	5	6	8	10

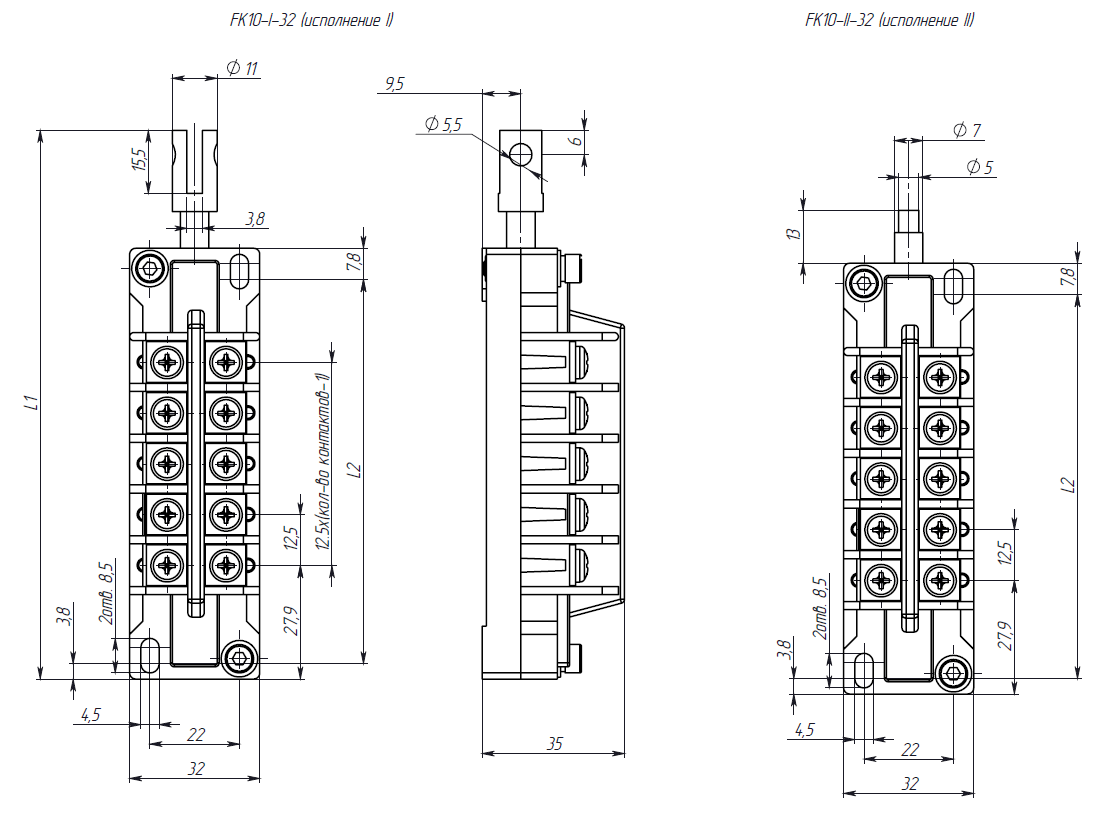

L1, мм	100	112,5	125	137,5	162,5	187,5
L2, мм	70	82,5	95	107,5	132,5	157,5
