Механические блокираторы

Назначение:

Предназначены для организации механической оперативной блокировки между высоковольтным выключателем и разъединителем.



Применение:

• в ячейках КСО 6-10 кВ 2-й, 3-й серий
• при ретрофите старых ячеек КСО серий 26х, 27х



Принцип действия:

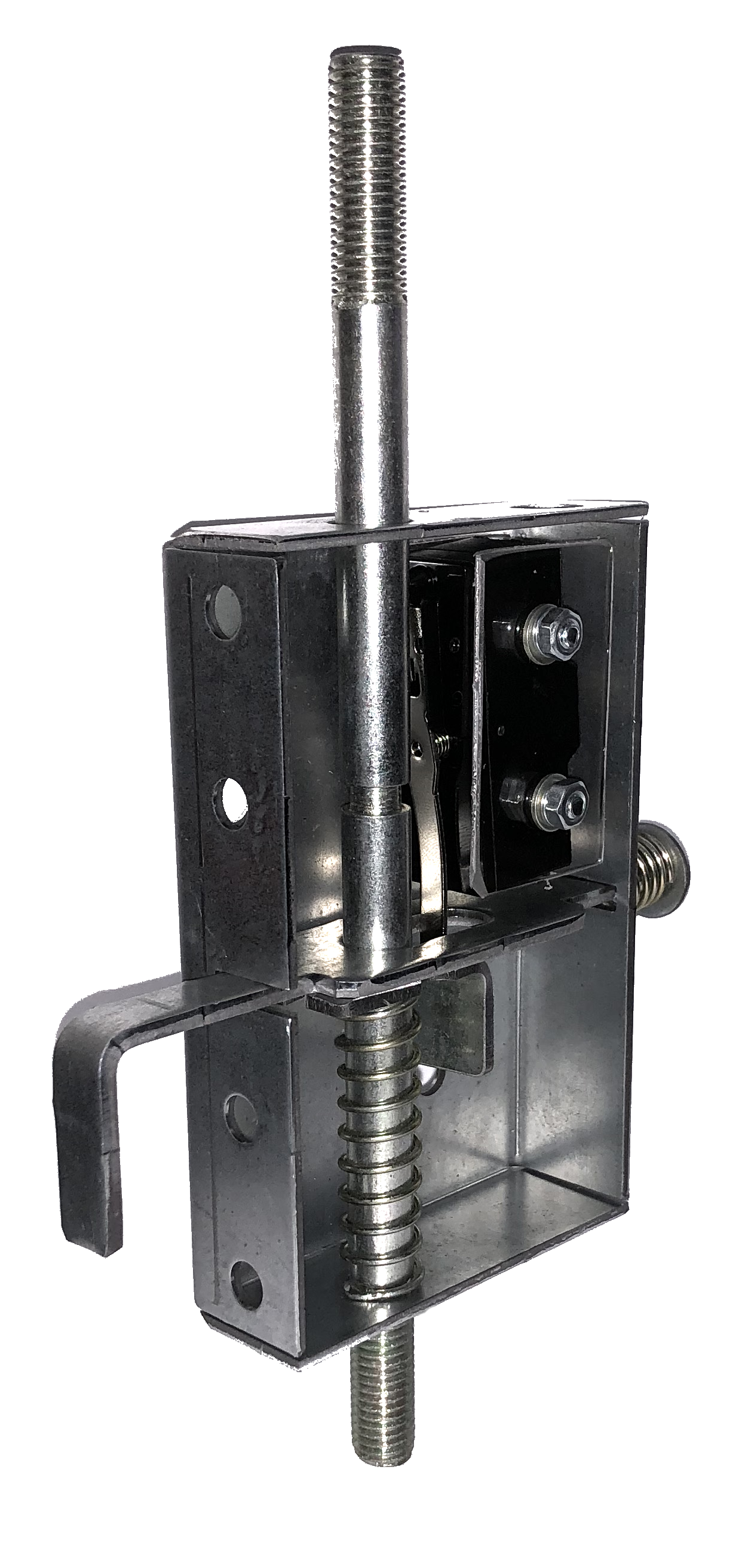

Подпружиненный шток с резьбовыми (М10) окончаниями перемещается в вертикальном направлении. Положение штока фиксируется подпрупружиненным фиксатором. Ход штока 22 мм. Для разблокировки штока необходимо потянуть фиксатор движением "на себя". Блокиратор дополнительно оборудован концевым выключателем положения. Концевой выключатель - 3-х контактный: НО+НЗ с общим концом. Параметры выключателя: 2А, АС 220В.
