Индикаторы ТКЗ



ИТКЗ предназначен для обнаружения коротких замыканий и замыканий на землю в сетях среднего напряжения.

  Он состоит из индикаторного блока в корпусе для панельного монтажа (размер выреза в панели 92,5х45 +0,6 мм) и четырех датчиков тока, подключенных к измерительным входам прибора с помощью оптического волокна (входит в комплект поставки).

 Температура в реальном времени (исполнение Т)

Электронный датчик тока определяет температуру кабеля во время работы и передает  в режиме реального времени на хост (блок индикации)  через оптическое волокно. Температура отображается на экране блока индикации. Если неисправности нет, данные о температуре будут загружаться каждые 15 минут.

Индикация аварийного сигнала короткого замыкания

Когда линейный ток фазы достигает или превышает заданное значение тока короткого замыкания, электронный датчик тока отправляет аварийный сигнал, который передается на хост (блок индикации) по оптоволокну. После того, как хост получает этот сигнал, мигает соответствующий индикатор неисправности короткого замыкания. Кроме того, выдается сигнал на контакт удалённой индикации, с помощью встроенного в блок реле.

 Индикация аварийной температуры  (исполнение Т)

Когда температура линии достигает или превышает заданное значение температуры, электронный датчик тока отправляет сигнал тревоги, который передается на хост по оптоволокну, хост получает этот сигнал, экран подсветки мигает, после генерируется аварийный сигнал о сбое температуры.

 Если в течение времени сброса произойдёт еще одно КЗ, например, в процессе автоматического повторного включения, то сигнал будет выдаваться в виде двойных вспышек светодиода. Для сброса сигнализации можно выбрать следующие режимы:

Проверка работоспособности выполняется при нажатии кнопки Test и удерживании в течение 3  секунд, аппарат перейдет в состояние самопроверки, все индикаторы на панели мигнут, указывая, все работает нормально. Время двух смежных операций самопроверки составляет от 2 до 5 секунд.

Время автоматического сброса выбирается из ряда 6,12,24 и 48 ч. и определяется заказчиком перед размещением заказа. По умолчанию время автоматического сброса составляет 12 ч.

Время срабатывания (задержка) может варьироваться от 25 мс до 3 с. и определяется заказчиком перед размещением заказа. По умолчанию задержка составляет 25 мс.

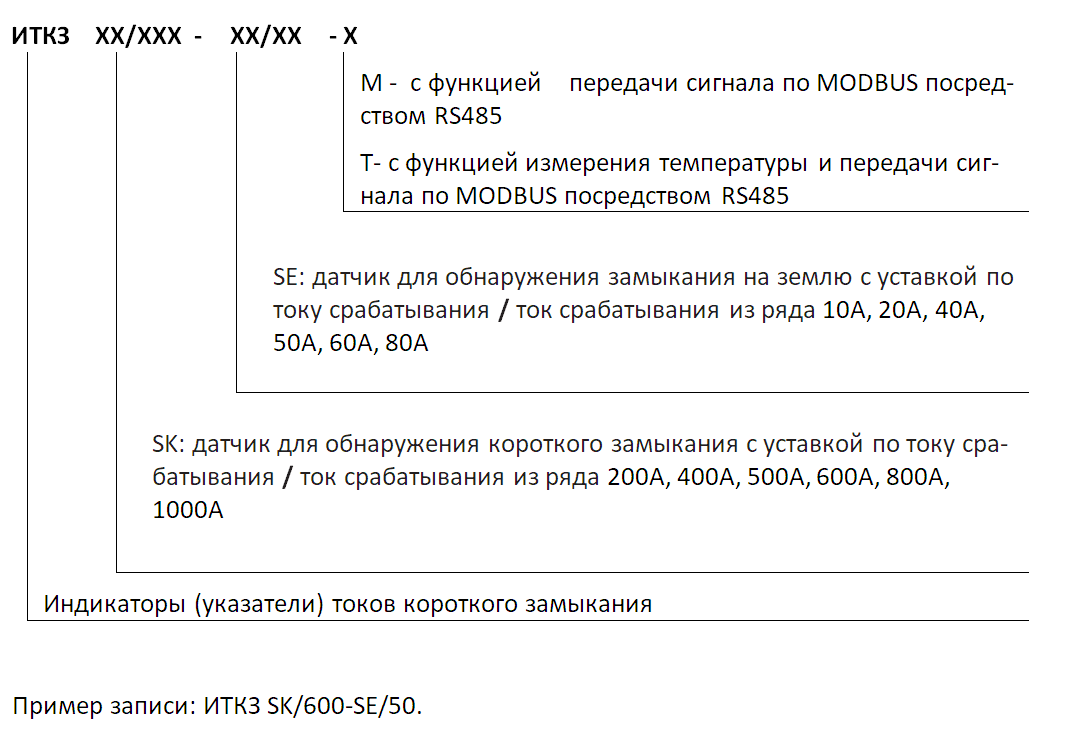

Структура условного обозначения

Технические характеристики

Параметр

Величина

Уставка тока срабатывания (I )

200 A, 400 A, 500 А, 600 A, 800 A, 1000 A + 10%

Время срабатывания

  задержка 25 мс- 3с (25 мс при 800А по умолчанию)

Уставка тока срабатывания при КЗ на землю (Iз )

10А, 20А, 40А, 50А, 60А, 80А + 10%

Время срабатывания

задержка 25 мс- 3с (25 мс при 20А по умолчанию)

Напряжение

6-35 кВ

Степень защиты

блок индикации IP40; датчик тока IP65

Рабочее значение температуры воздуха при эксплуатации

-40 ° C ~ 75 ° C

Мах. диаметр кабеля под установку датчика для обнаружения К.З. (SК)

40 мм

Мах. диаметр кабеля под установку датчика для обнаружения замыкания на землю (SE)

105 мм

Время автоматического сброса

6, 12 (по умолчанию), 24, 48 часов

Удалённый сброс и удаленный перевод в режим готовности

через внешний контакт без фиксации положения



Электропитание блока индикации

литиевая батарея, ER14505, 3.6В,  срок службы > 10 лет, свечение в течение 1000 ч

Внешний источник питания **

12-60 В DC, <5мА

Релейный контакт

30В DC, 1A

230 ВAC, 0.5A

Количество срабатываний

свыше 4000

Вес

420 г

Интерфейс передачи данных*, **

RS-485

Скорость передачи данных*,**

 9600 бод

Напряжение дополнительного питания RS-485*

DC 10 В



*- для индикационного блока исполнения M -  с функцией и передачи сигнала по MODBUS посредством RS485.

**- для индикационного блока исполнения Т- с функцией измерения температуры и передачи сигнала по MODBUS посредством RS485.

    Использование индикаторов ТКЗ является надежным, быстрым и рациональным способом определения неисправности и дальнейшей её локализации. В кольцевой системе электроснабжения поврежденные участки линии отключаются от сети, как только определяется неисправный участок. Неисправным считается участок между последним сработавшим и первым не сработавшим индикатором. Пока служба эксплуатации ремонтирует поврежденный кабель остальное оборудование работает в нормальном режиме. Таким образом, время отключения всей сети сводится к минимуму. Но и в сетях с радиальной системой электроснабжения индикатор неисправности поможет быстро найти поврежденный участок кабеля без лишних коммутаций аппаратов всей сети.

Принцип работы

Индикаторы неисправности (короткого замыкания на землю и короткого замыкания в сети) проводят постоянный опрос состояния сети. Как только ток КЗ превышает порог обнаружения, то будет выдан сигнал «ошибка». Выдача сигнала «ошибка» контролируется микроконтроллером, с целью избежать ложных срабатываний, вызванных переходными процессами в сети.

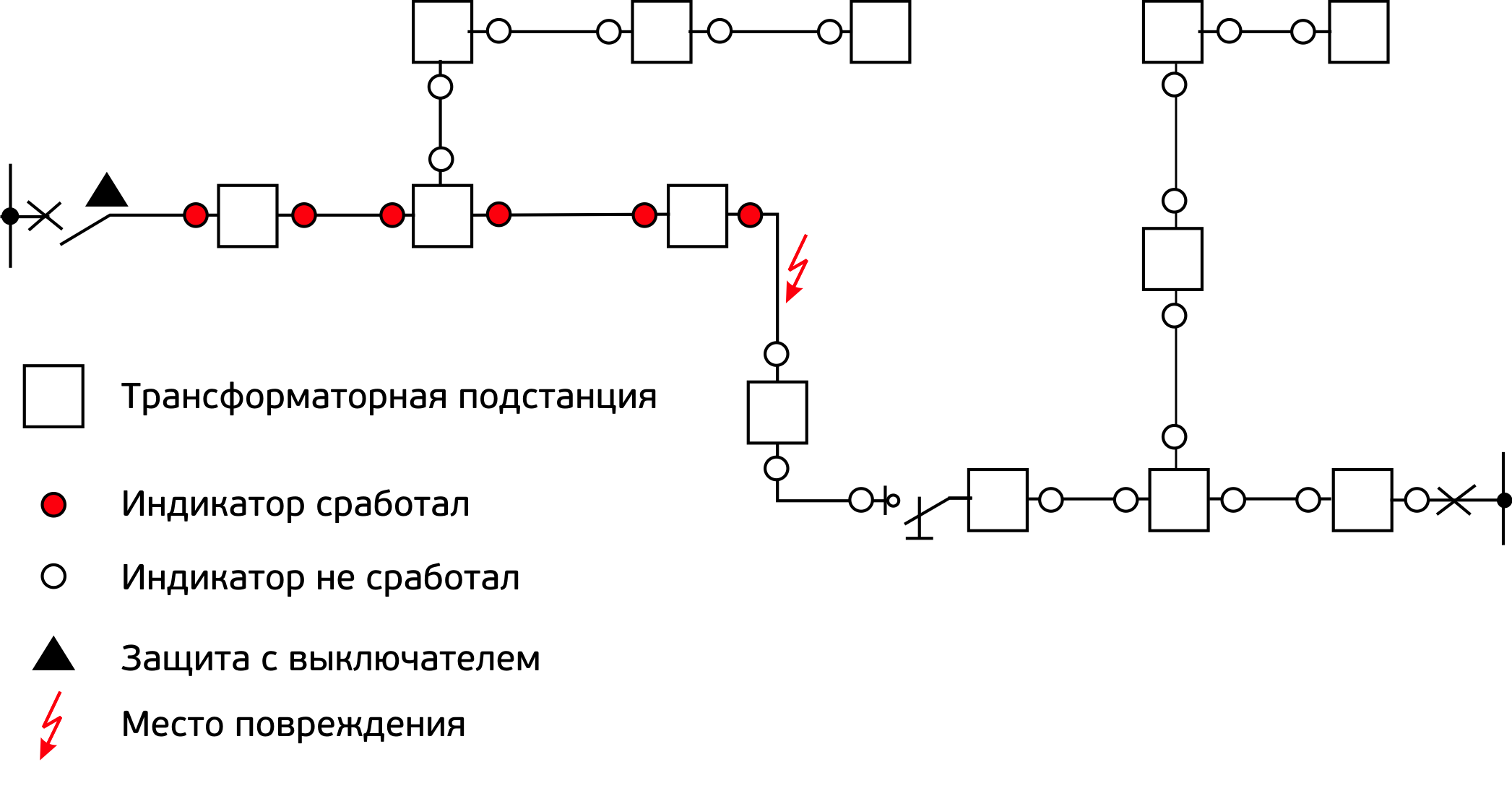

Как правило, питание в кольцевой системе электроснабжения производится от 2-ух выключателей. В сети может также присутствовать еще разъединитель (выключатель). Для корректного определения неисправности индикаторы должны быть в каждом полукольце. В дальнейшем, при модернизации системы количество индикаторов может быть увеличено.

В случае возникновения КЗ сработают все индикаторы, расположенные в полукольце. Но только индикаторы, находящиеся между выключателем и местом повреждения, выдадут сигнал «ошибка».

Необходимо отключить выключатели во всем полукольце для исключения дальнейших повреждений кабеля или аппаратов. По показаниям индикаторов можно вычислить поврежденный участок кабеля. Он будет находится после последнего индикатора, выдавшего сигнал «ошибка» и перед первым несработавшим индикатором. После локализации аварии необходимо заменить поврежденный кабель.

Отключив поврежденный кабель, остальные потребители вновь подключаются к сети. Таким образом время отключение потребителей сводится к минимуму, а служба эксплуатации может заниматься ремонтом поврежденного кабеля.

Сброс аварийного режима на индикаторах может производиться вручную, а также в автоматическом режиме после подачи напряжения на восстановленный участок сети.
